O ensaio de placa é hoje um dos meios mais diretos e confiáveis para avaliar capacidade de carga e deformabilidade do solo para fundações rasas.
Além disso, a NBR 6122:2022 o cita explicitamente como uma das bases possíveis para definir a tensão admissível de fundações superficiais.
Papel do ensaio de placa no projeto de fundações
O projeto moderno de fundações não pode depender apenas de correlações empíricas com SPT, principalmente em solos complexos ou obras mais sensíveis a recalques.
Nesse contexto, o ensaio de placa fornece uma curva tensão x recalque medida diretamente em campo, aproximando o comportamento real da fundação rasa.
Além disso, a NBR 6122 indica o ensaio de placa como uma das alternativas formais para determinar a tensão admissível a partir do estado limite último em fundações rasas.
Dessa forma, o resultado do ensaio pode sustentar soluções mais econômicas, mas ainda compatíveis com requisitos de segurança e desempenho em serviço.
O que é ensaio de placa
O ensaio de placa, também chamado de prova de carga direta sobre o terreno, consiste em aplicar cargas estáticas de compressão em uma placa rígida apoiada no solo e medir os recalques correspondentes.
Portanto, trata-se de um ensaio in situ que avalia o sistema placa + solo, simulando de maneira reduzida o comportamento de uma fundação superficial.
As normas de referência principais são a ABNT NBR 6489:2019, que especifica o método de ensaio para prova de carga estática em fundações diretas, e o DNIT 410, voltado a camadas de pavimentos rodoviários.
Já a NBR 6122:2022, que trata de projeto e execução de fundações, remete à NBR 6489 quando trata da determinação experimental da tensão admissível por ensaio de placa.
Onde o ensaio de placa é mais útil
O ensaio de placa é especialmente recomendado nas situações em que o comportamento tensão x recalque do solo é determinante para a solução de fundação rasa.
Entre as aplicações mais frequentes destacam-se:
- Dimensionamento de sapatas isoladas, vigas de fundação e radiers em solos residuais ou colapsíveis.
- Verificação de capacidade de suporte de aterros compactados para tanques, silos e estruturas industriais.
- Controle tecnológico de camadas de pavimentos, quando se busca o módulo de deformabilidade EV2 por placas específicas.
Além disso, o ensaio de placa é particularmente valioso em solos não saturados, onde sucção, colapso e efeitos viscosos podem alterar significativamente a resposta do terreno.
Nesses solos, a combinação entre ensaio de placa e instrumentação de sucção e umidade permite entender melhor a parcela de deformação viscosa e o colapso por inundação.
Conceitos básicos para interpretar o ensaio
O objetivo central do ensaio de placa é obter a curva tensão x recalque do sistema placa + solo, sob carregamento monotônico em etapas.
A partir dessa curva, o projetista extrai principalmente:
- Tensão de ruptura geotécnica ou uma tensão de referência, conforme critério de ruptura adotado.
- Tensão admissível, obtida ao dividir a tensão de ruptura por um fator de segurança adequado e compatível com norma e uso.
- Parâmetros de deformabilidade, como módulo de deformabilidade e coeficiente de reação vertical, usados em análises de recalque e modelagens estruturais.
Em muitos trabalhos de pesquisa, a curva tensão x recalque obtida em ensaio de placa serve de referência para avaliar a precisão de métodos semiempíricos de previsão de recalques, como os de Schmertmann, Décourt ou Burland.
Assim, o ensaio de placa funciona tanto como ferramenta de projeto quanto como fonte de calibração local de métodos de cálculo.
Relação com a NBR 6122: ênfase em estados limites
A NBR 6122:2022 organiza o dimensionamento de fundações em torno dos estados limites últimos e de serviço, incluindo ruptura geotécnica e recalques excessivos.
No caso de fundações rasas, a norma permite avaliar a tensão resistente a partir de métodos teóricos, métodos semiempríricos ou prova de carga sobre placa, entre outros.
Quando se utiliza o ensaio de placa conforme a NBR 6489, a tensão de ruptura do solo sob a placa pode ser usada como base para definir a tensão resistente de cálculo ou a tensão admissível.
Além disso, a norma de projeto lembra que é necessário considerar a diferença de escala entre a placa e a fundação real, o que normalmente requer fatores de correção de recalques e eventualmente de tensão.
Equipamentos e montagem do ensaio de placa
Embora a NBR 6489 detalhe o arranjo experimental, alguns elementos são praticamente universais em qualquer ensaio de placa bem executado.

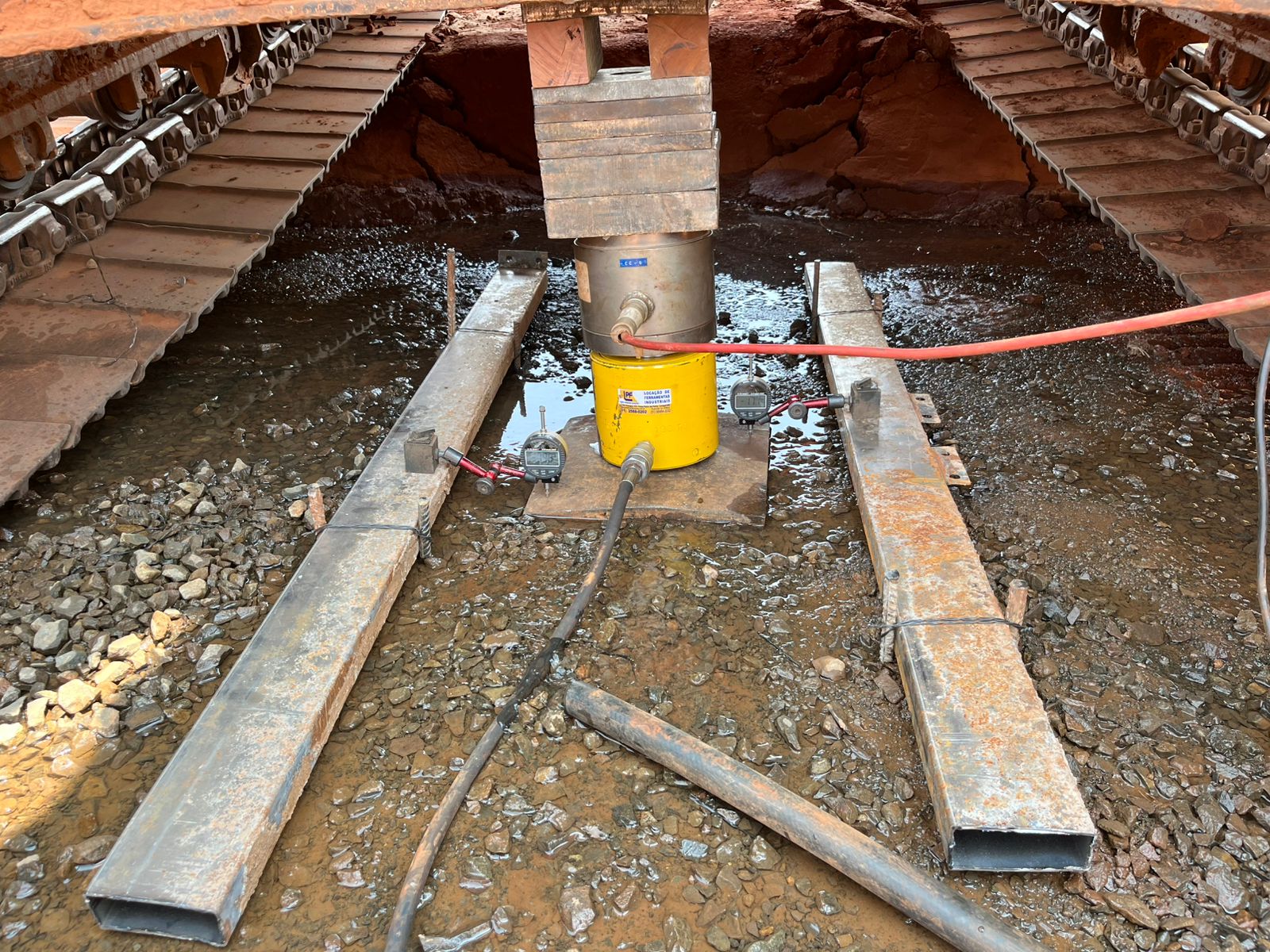

Em síntese, o sistema completo inclui:
- Placa de prova: geralmente circular, rígida, com área não inferior a 0,50 m², fabricada em aço espesso para evitar deformações significativas.
- Sistema de reação: estrutura capaz de fornecer reação estática, como vigas metálicas ancoradas em estacas de reação ou veículos pesados cuidadosamente posicionados.
- Macaco hidráulico e célula de carga: aplicam e medem a força vertical transmitida à placa com controle adequado e leituras confiáveis.
- Sistema de medição de recalques: defletômetros ou relógios comparadores apoiados em bases independentes, garantindo que se meça apenas o deslocamento do solo sob a placa.
Além disso, a preparação do terreno é parte crítica do processo.
A superfície deve estar nivelada, com uma camada fina de areia uniforme sob a placa, e a cota do ensaio deve coincidir, sempre que possível, com a cota real de assentamento da fundação projetada.
Ensaio de placa: sequência executiva

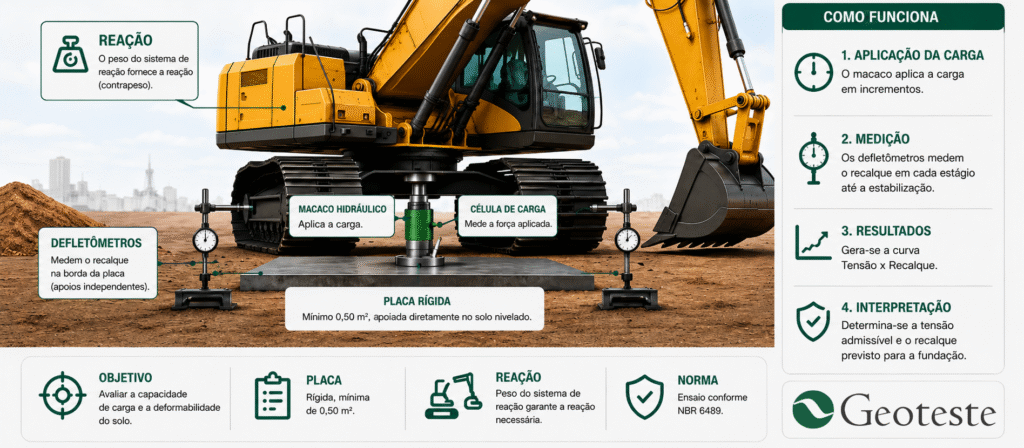

Figura 2: esquema ilustrativo do ensaio de placa.
Planejamento e posicionamento dos pontos
Inicialmente, o projetista define o número e a localização dos ensaios de placa, considerando a heterogeneidade do subsolo e o porte da obra.
Pontos de ensaio próximos às fundações mais carregadas ou em regiões com maior incerteza geotécnica costumam ter prioridade.
A locação deve respeitar afastamentos mínimos entre ensaios, bordas de taludes e elementos de contenção, de modo a evitar interferências nos bulbos de tensão gerados pelo carregamento.
Dessa forma, o ensaio representa realmente o solo em condições similares às que a fundação encontrará na obra.
Execução do carregamento
O carregamento ocorre em etapas, com incrementos de tensão predeterminados pelo projetista ou pela norma.
Para cada nível de carga, são medidos os recalques da placa em função do tempo, até que se atinja um critério de estabilização, geralmente definido por variações de deslocamento abaixo de um limite em determinado intervalo.
A NBR 6489 recomenda que o ensaio avance até pelo menos o dobro da tensão admissível prevista para o terreno ou até um recalque máximo especificado pelo projetista, o que ocorrer primeiro.
Portanto, é fundamental que o nível de carregamento ultrapasse a faixa de trabalho prevista em projeto, permitindo enxergar a transição entre regime quase elástico e ruptura ou recalques excessivos.
Velocidade de carregamento e efeitos viscosos
A velocidade de carregamento influencia diretamente o resultado, sobretudo em solos argilosos e residuais não saturados, onde há deformações ao longo do tempo.
Estudos com ensaios rápidos e lentos em solos residuais basálticos mostraram que o carregamento lento pode produzir parcela viscosa de deformação cerca de 45% maior que no carregamento rápido.
Além disso, quando o carregamento é muito rápido, parte da deformação drenada não se desenvolve plenamente durante o estágio de carga, o que pode superestimar a rigidez aparente do solo.
Dessa forma, em solos com comportamento viscoso relevante, vale a pena adotar sequências de carga que permitam observar a evolução do recalque ao longo do tempo em cada nível de tensão.
Critérios de ruptura em ensaio de placa
A ruptura geotécnica nem sempre aparece como um patamar claramente definido na curva tensão x recalque.
Por isso, o engenheiro precisa adotar critérios convencionais coerentes com o tipo de solo e o comportamento observado.
Entre os critérios mais usuais destacam-se:
- Ruptura por recalque limite: tensão correspondente a um recalque igual a cerca de 10% do diâmetro da placa, inspirada em critérios clássicos de Terzaghi.
- Extrapolação gráfica: métodos como o de Van der Veen, que ajustam uma curva teórica à parte inicial da curva experimental para estimar a tensão de ruptura.
- Critério de mudança de rigidez: identificação de uma mudança acentuada no módulo tangente da curva, marcando transição de regime quase elástico para plastificação significativa.
Além disso, em solos colapsíveis ensaiados antes e depois de inundação, a ruptura pode se associar à combinação de perda súbita de sucção e aumento rápido de recalques, o que exige atenção na leitura dos gráficos.
Nesses casos, o ensaio com inundação controlada é decisivo para avaliar a segurança de fundações rasas em solos não saturados.
Como obter a tensão admissível a partir do ensaio
Uma vez definida a tensão de ruptura convencional, o passo seguinte é transformar esse valor em tensão admissível para projeto.
De maneira geral, a prática brasileira trabalha com fatores de segurança da ordem de 2 quando a tensão de ruptura deriva diretamente de provas de carga bem conduzidas, conforme recomendam textos clássicos de fundações e práticas da NBR 6122.
Assim, a tensão admissível típica resulta da divisão da tensão de ruptura por um fator de segurança que contempla incertezas remanescentes, variabilidade do solo e consequências de eventuais recalques excessivos.
Entretanto, o valor exato do fator deve considerar também a qualidade da campanha de investigação, a importância da estrutura e a existência de monitoramento na fase de operação.
Autores brasileiros como Silveira e Hachich mostram exemplos práticos em que valores de tensão admissível obtidos por prova de carga sobre placa superam significativamente as estimativas empíricas baseadas apenas em SPT, mantendo ainda margens confortáveis de segurança.
Portanto, ensaios de placa bem planejados podem viabilizar fundações mais econômicas, sem abandonar o rigor geotécnico.
Do ensaio de placa à fundação real: correções de recalque
A placa ensaiada possui dimensões e profundidade de apoio diferentes da fundação real, o que exige correções para estimar o recalque da sapata ou do radier a partir do ensaio de placa.
Na prática, utilizam-se relações de semelhança que levam em conta o tipo de solo, o diâmetro da placa e da fundação e, em alguns casos, o quadrado dessas dimensões, sobretudo em solos arenosos.
Em termos qualitativos, os resultados de pesquisa mostram que:
- Em solos argilosos, o recalque tende a escalar aproximadamente com a razão entre as dimensões características da fundação e da placa.
- Em solos arenosos, a influência da largura é mais forte, e relações envolvendo o quadrado das dimensões aparentam representar melhor a variação de recalques.
Além disso, a profundidade da camada compressível, a presença de camadas mais rígidas abaixo e a posição do nível d’água influenciam diretamente as correções, exigindo sempre julgamento de engenheiro geotécnico experiente.
Por isso, o ensaio de placa não elimina a necessidade de cálculo de recalques, mas fornece um parâmetro experimental robusto para calibrar tais análises.
Interação com outros métodos de previsão de recalques
Vários autores compararam o recalque estimado por métodos semiempíricos com o recalque medido em ensaios de placa, especialmente em solos granulares.
Trabalho recente com placa de 50 cm de diâmetro, em campo experimental no Nordeste do Brasil, apontou boa concordância dos métodos de Schmertmann e Sandroni com a curva experimental, enquanto outras formulações apresentaram maiores desvios.
Além disso, estudos com placas de diâmetro reduzido mostraram que, com calibração adequada, é possível obter tensões admissíveis compatíveis com as de ensaios convencionais com placa de 80 cm, o que abre espaço para soluções mais econômicas em pequenas obras.
Dessa forma, o ensaio de placa pode ser visto como referência principal, contra a qual se comparam diferentes modelos de cálculo adotados no escritório.
Solos não saturados e ensaio de placa
Em solos colapsíveis, o ensaio de placa ganha complexidade, mas também importância.
Pesquisas brasileiras combinaram ensaios de placa com inundação controlada, tensiômetros, sensores de umidade e medição de sucção para investigar a influência da saturação no colapso do solo sob fundações superficiais.
Os resultados mostram que a capacidade de carga e o colapso dependem fortemente da sucção e do nível de tensão aplicado.
Portanto, para estruturas sensíveis apoiadas em solos não saturados, não basta conhecer apenas a curva tensão x recalque em condição natural, sendo recomendável avaliar também o comportamento sob condições de umedecimento crítico.
Integração com a prática de projeto segundo Vinícius Lorenzi
Conteúdos técnicos de Vinícius Lorenzi, no projeto Fundações Sem Complicações, enfatizam que o projetista deve enxergar o ensaio de placa como parte de uma campanha de investigação inteligente, e não como ensaio isolado por curiosidade.
Assim, o ensaio complementa sondagens SPT, CPT, ensaios de laboratório e provas de carga em estacas, compondo um quadro mais sólido para decisões de fundação.
Além disso, o autor destaca em diversos materiais que ensaios bem escolhidos, realizados ainda na fase de projeto, permitem reduzir fatores de segurança excessivamente conservadores, resultando em fundações mais eficientes e com menor custo global, sem perda de confiabilidade.
Essa filosofia se aplica diretamente ao ensaio de placa, que fornece evidência objetiva do desempenho do solo sob carregamentos representativos de fundações rasas.
Quando vale a pena solicitar ensaio de placa
Em obras pequenas, o custo do ensaio às vezes leva o projetista a depender apenas de correlações com SPT, mas isso pode resultar em fundações superdimensionadas.
Por outro lado, em obras de médio e grande porte, ou em solos difíceis, o custo de um programa de ensaios de placa tende a ser pequeno se comparado ao potencial de economia em concreto, aço e prazos de execução.
De forma prática, o ensaio de placa é especialmente recomendável quando:
- A solução adotada depende fortemente do controle de recalques, como radiers sob prédios altos ou equipamentos sensíveis.
- O subsolo apresenta solos residuais, colapsíveis ou com comportamento viscoso significativo, onde a incerteza dos modelos empíricos é maior.
- Há divergência relevante entre parâmetros estimados via SPT e expectativas de desempenho, sugerindo que o modelo empírico pode estar excessivamente conservador ou otimista.
Dessa forma, o ensaio de placa atua como ferramenta de decisão estratégica, permitindo ao engenheiro assumir tensões mais próximas da realidade, com base em medições de campo e não apenas em relações empíricas.
Cuidados e limitações do ensaio de placa
Apesar de suas vantagens, o ensaio de placa possui limitações que precisam ser reconhecidas para evitar interpretações equivocadas.
A principal delas é o fato de refletir o comportamento de um volume relativamente pequeno de solo, sob carregamento localizado, o que exige escolha cuidadosa dos pontos de ensaio e correlação com o modelo geotécnico global.
Além disso, o ensaio não substitui sondagens de reconhecimento nem análises de estabilidade, devendo ser encarado como complemento para definir parâmetros mais realistas de capacidade de carga e deformabilidade.
Por fim, a qualidade da execução é decisiva: erros de alinhamento da placa, excentricidade de carga, sistema de reação insuficiente ou bases de leitura instáveis podem comprometer toda a campanha.
Boas práticas para o engenheiro de fundações
Para que o ensaio de placa contribua efetivamente com o projeto de fundações, algumas boas práticas são recomendáveis:
- Definir o objetivo do ensaio já na concepção da campanha, seja para calibrar tensão admissível, seja para validar previsões de recalque.
- Escolher pontos de ensaio representativos das regiões mais solicitadas e das transições de solo mais críticas.
- Especificar claramente carregamentos máximos, critério de estabilização, velocidade de carregamento e, em solos não saturados, eventual fase de inundação controlada.
- Integrar os resultados com métodos teóricos e semiempíricos, ajustando parâmetros sempre que houver evidência consistente de comportamento diferente do previsto.
Assim, o ensaio de placa deixa de ser apenas um gráfico arquivado no laudo e passa a ser uma peça central na tomada de decisão geotécnica.
A Geoteste tem justamente o propósito de apoiar esse tipo de decisão técnica, conectando normas, evidência experimental e experiência de campo em fundações e contenções.
