A prova de carga estática em estacas é o ensaio de campo mais direto para avaliar a capacidade de carga e os recalques de fundações profundas.
Quando bem planejado, o ensaio PCE permite confrontar o projeto com o comportamento real do conjunto solo–estaca, reduzindo incertezas e riscos geotécnicos.
Além disso, a prova de carga estática serve como referência para calibração de métodos semiempíricos baseados em SPT ou CPT.
Assim, ela ocupa posição central em uma engenharia de fundações orientada por desempenho e por controle sistemático de qualidade.

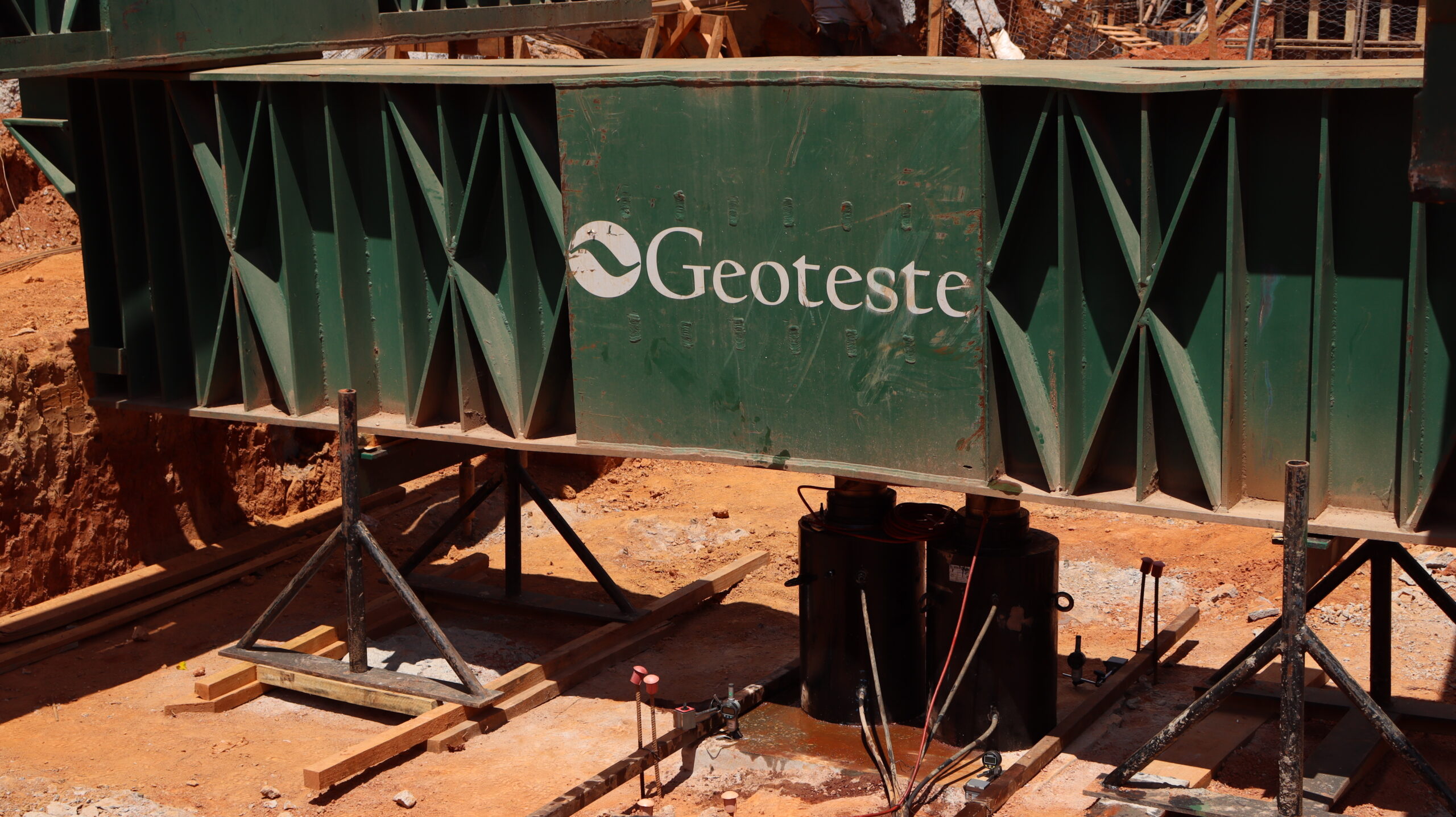

Imagem 1: Equipamento de prova de carga estática da Geoteste
1. Conceitos básicos da prova de carga estática
A NBR 6122 define que a resistência de estacas pode ser determinada com maior confiabilidade quando se utilizam provas de carga estática bem especificadas e executadas.
Nesse contexto, a prova de carga estática é um ensaio em escala real, no qual se aplicam carregamentos controlados e se medem deslocamentos correspondentes no topo da estaca.
De forma geral, a estaca é carregada por macacos hidráulicos que reagem contra um sistema estável, formado por estacas de reação, tirantes ou elementos cargueiros.
Ao longo do ensaio, registra-se a relação entre carga aplicada e recalque medido, o que gera a curva carga × recalque usada na interpretação.
Por fim, a prova de carga estática se aplica a diferentes tipos de estaca, moldadas in loco ou pré-moldadas, verticais ou inclinadas, em compressão, tração ou carregamento lateral.
Dessa forma, o mesmo conceito básico atende desde pequenas edificações até obras industriais e de infraestrutura.

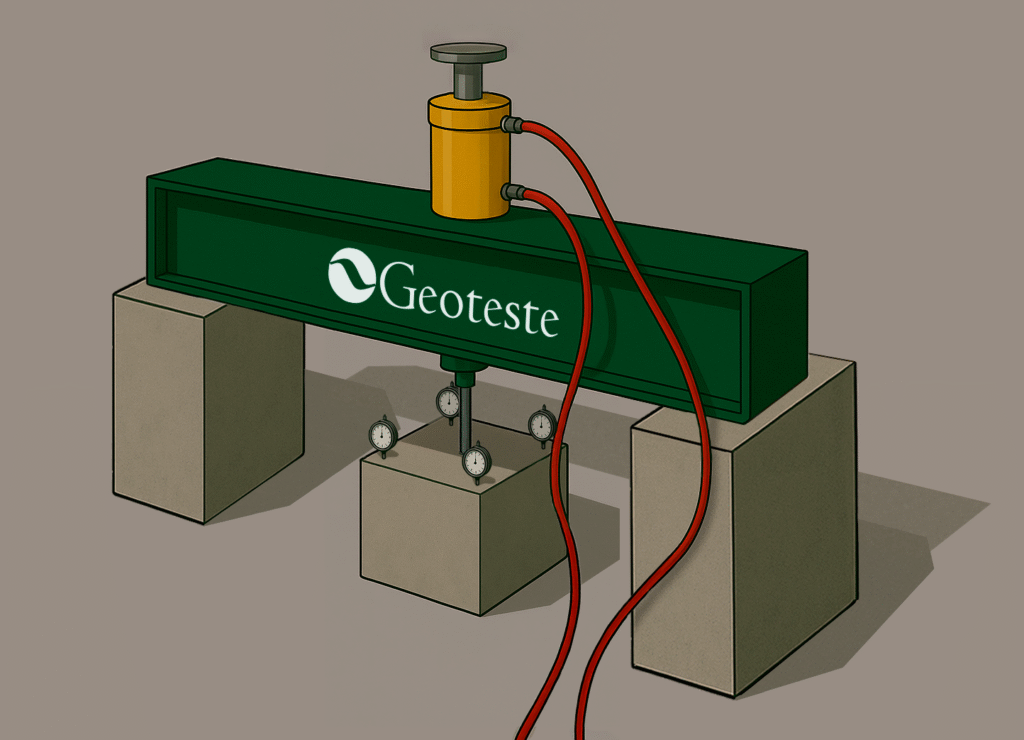

Imagem 2: Esquema ensaio PCE
2. Papel da norma e enquadramento do ensaio
A NBR 6122 trata do uso de provas de carga estática na verificação de resistência e de recalques, tanto para projeto quanto para controle de execução.
Já a NBR 12131, citada em diversos trabalhos acadêmicos, estabelece o método de ensaio específico para provas de carga estática em estacas.
De acordo com a NBR 6122, quando a resistência é obtida por provas de carga estática na fase de projeto, a carga de prova deve atingir, no mínimo, duas vezes a carga admissível pretendida.
Além disso, a norma permite calcular uma resistência característica a partir de grupos de provas e, então, aplicar fatores parciais apropriados.
A mesma norma estabelece quantidades mínimas de provas de carga estática em função do número total de estacas, do tipo de elemento e das tensões de trabalho adotadas.
Portanto, o ensaio pce deve ser planejado desde a concepção do estaqueamento, e não apenas como medida corretiva posterior.
3. Tipos principais de prova de carga estática
Embora o princípio seja único, existem diferentes arranjos de prova de carga estática, adequados a objetivos específicos.
As modalidades mais usuais são:
- Prova de carga estática em compressão axial, que verifica o comportamento da estaca sob carregamento vertical descendente.
- Prova de carga estática em tração axial, indicada em fundações de torres, silos e estruturas submetidas a esforços ascendentes significativos.
- Prova de carga estática com carregamento horizontal, usada quando esforços laterais controlam o dimensionamento, como em pontes ou estruturas portuárias.
Além disso, há o ensaio bidirecional com célula hidráulica posicionada na profundidade, que permite separar mais claramente as parcelas de atrito lateral e de ponta.
Nesse caso, curvas parciais são combinadas para obter uma curva equivalente à prova convencional de topo.

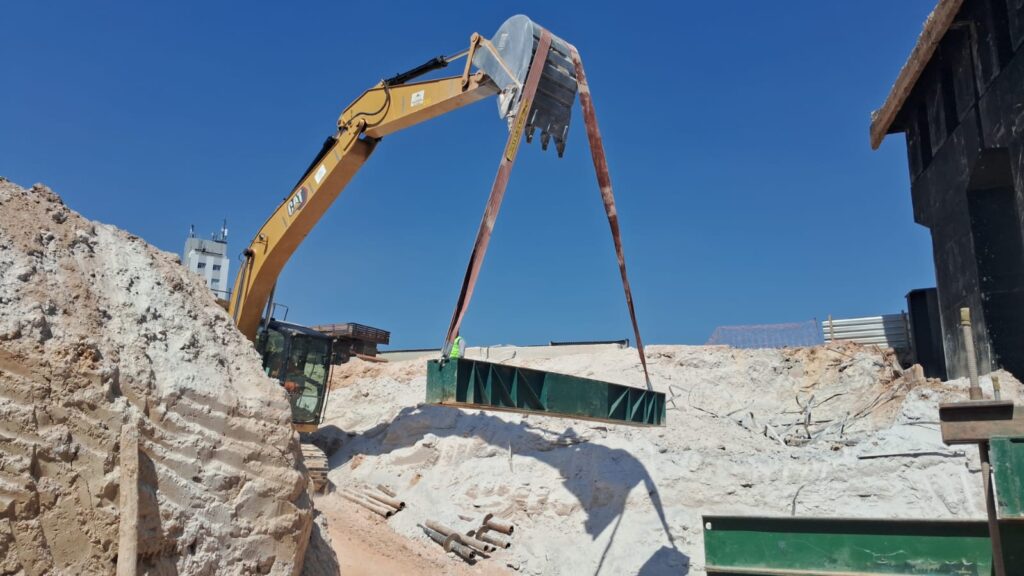

Imagem 3: Preparação da estrutura para o ensaio PCE
4. Ensaio PCE: planejamento e objetivos
O planejamento do ensaio PCE começa pela definição clara de seus objetivos técnicos.
Entre os mais comuns estão a calibração de parâmetros de projeto, a verificação da capacidade real em solos pouco conhecidos e o controle sistemático da execução.
A escolha da estaca de prova deve recair sobre elemento representativo do estaqueamento, do perfil geotécnico e do processo executivo.
Idealmente, a estaca é executada com atenção redobrada a registro de concretagem, profundidade final, equipamentos e eventuais intercorrências.
Também é necessário definir previamente:
- Tipo de solicitação compressão, tração ou horizontal.
- Regime de carregamento lento, rápido ou misto.
- Carga máxima alvo, muitas vezes associada a um múltiplo da carga de trabalho de projeto.
Por fim, o planejamento deve contemplar prazos de execução, logística de transporte de vigas e equipamentos, além de condições de segurança no canteiro.
5. Sistema de reação e arranjo estrutural
O sistema de reação é o elemento que garante equilíbrio ao conjunto durante o ensaio, permitindo que a carga aplicada atue integralmente sobre a estaca ensaiada.
Usualmente, ele é composto por vigas metálicas ou de concreto apoiadas em estacas de reação, tirantes ou blocos cargueiros.
Em PCE de compressão axial, o macaco hidráulico é posicionado sobre a cabeça da estaca, reagindo contra a viga, que por sua vez se apoia em estacas de reação afastadas da zona de influência imediata.
Já em ensaios de tração, a geometria é invertida, e o macaco traciona a estaca em relação a um quadro de reação em nível superior.
Além disso, o sistema deve apresentar rigidez suficiente para que as deformações próprias não interfiram significativamente nos deslocamentos medidos na estaca de prova.
Portanto, o dimensionamento dessas vigas e ancoragens é parte essencial do projeto do ensaio, e não um detalhe secundário.
6. Instrumentação de cargas e recalques
Do ponto de vista metrológico, a qualidade do ensaio PCE depende diretamente da instrumentação de carga e deslocamento.
A carga aplicada é determinada, preferencialmente, por células de carga calibradas, instaladas entre o macaco e o sistema de reação ou entre o macaco e a própria estaca.
Manômetros de pressão hidráulica podem ser usados como redundância, porém apresentam maior incerteza e exigem calibração cuidadosa.
Os recalques no topo da estaca são medidos com relógios comparadores ou transdutores de deslocamento LVDT, apoiados em vigas de referência independentes, fundadas fora da zona influenciada.
A adoção de ao menos três ou quatro pontos de leitura, distribuídos ao redor da cabeça da estaca, permite identificar rotações e obter um valor médio confiável.
Em ensaios instrumentados, strain gages são instalados ao longo do fuste da estaca, permitindo a medição precisa das parcelas de atrito lateral e de ponta, fundamentais para a análise do comportamento da estaca durante o carregamento.
Esses dados são particularmente úteis para avaliar o comportamento em solos estratificados e para validar modelos numéricos de fundações profundas.
7. Sequência de carregamento e descarregamento
A NBR 12131, conforme citada em diversos estudos experimentais, orienta procedimentos de carregamento em patamares sucessivos, com leituras de recalque ao longo do tempo.
O ensaio de carregamento lento é o mais clássico, caracterizado por patamares de carga mantidos até uma condição de quase estabilização dos deslocamentos.
Na prática, a carga é aplicada em incrementos típicos entre 10% e 20% da carga de trabalho, até atingir a carga máxima prevista no ensaio.
Em cada patamar, as leituras são realizadas em intervalos crescentes, como 1, 2, 4, 8, 15, 30 e 60 minutos, até que a variação entre leituras sucessivas seja pequena.
Ao término do carregamento, inicia-se o descarregamento em etapas, geralmente com a mesma ordem de grandeza dos incrementos usados na subida.
Esse descarregamento permite separar, por comparação, a parcela elástica, que se recupera, da parcela plástica, que permanece como recalque residual.
Além do carregamento lento, a própria NBR 12131 e a literatura especializada mencionam ensaios de carregamento rápido, que utilizam patamares de curta duração.
Nesses casos, o tempo total de ensaio é reduzido, porém a interpretação dos recalques exige atenção redobrada às características viscoelásticas do solo.
8. Construção da curva carga x recalque
Com os dados brutos de patamares de carga e deslocamentos correspondentes, constrói-se a curva carga×recalque, principal resultado do ensaio PCE.
Costuma-se utilizar, em primeiro nível de análise, os valores de recalque considerados estabilizados em cada patamar de carga.
A forma da curva fornece informações claras sobre o comportamento do sistema solo–estaca.
Quando há ruptura nítida, observa-se trecho inicial aproximadamente linear, seguido de forte mudança de inclinação e, por vezes, um platô de carga quase constante com grandes recalques adicionais.
Em muitos casos, porém, a curva não possui ruptura claramente definida, especialmente para estacas escavadas em solos compressíveis e argilas moles.
Nesses cenários, a carga de ruptura geotécnica precisa ser estimada por critérios convencionais ou por métodos de extrapolação da curva.
Além disso, a curva de descarregamento acrescenta informações relevantes, permitindo avaliar a rigidez elástica próxima à carga de trabalho e a reversibilidade parcial dos deslocamentos.
Assim, a interpretação cuidadosa da curva carga×recalque vai além da simples busca de um valor único de ruptura.
9. Métodos de interpretação e critérios de ruptura
A literatura técnica registra diversos métodos para interpretar resultados de prova de carga estática e definir a carga de ruptura de estacas.
Entre os critérios clássicos, destacam-se:
- Critério de ruptura nítida, aplicável quando a curva apresenta claramente um platô, com grandes recalques sem aumento significativo de carga.
- Critério de ruptura convencional da NBR 6122, que define um recalque de ruptura em função de comprimento, seção e módulo elástico da estaca.
- Critério de Davisson, que compara a curva medida com uma linha elástica teórica acrescida de folga adicional, fornecendo valor geralmente mais conservador.
Além desses, são amplamente usados:
- Método hiperbólico de Chin, que ajusta a relação entre recalque e carga a uma função hiperbólica e obtém a ruptura pela assíntota.
- Critério de Brinch Hansen 80%, que define a ruptura em 80% da carga correspondente ao ponto de máxima curvatura da relação carga×recalque.
- Método de De Beer, que analisa a curva em escala logarítmica e identifica mudanças de regime de deformação.
Estudos comparativos mostram que diferentes métodos podem produzir cargas de ruptura significativamente distintas para o mesmo ensaio, especialmente quando não se alcança ruptura nítida.
Por isso, recomenda-se sempre confrontar o resultado adotado com o conhecimento prévio do subsolo, com o histórico das estacas e com a segurança global requerida.
10. Da carga de ruptura à carga admissível e aos recalques
Uma vez definida a carga de ruptura geotécnica, transforma-se esse valor em carga admissível ou em resistência de cálculo, conforme a filosofia de projeto adotada.
No método de valores admissíveis, a NBR 6122 indica fatores globais típicos da ordem de 1,6 para resistências obtidas por provas de carga estática bem conduzidas.
Em abordagens baseadas em valores de cálculo, utiliza-se resistência característica derivada estatisticamente, dividida por coeficiente parcial adequado, enquanto as ações são majoradas por coeficientes próprios.
Em ambos os casos, o resultado final deve atender simultaneamente aos estados limites últimos e de serviço, em termos de segurança e de desempenho.
Os limites de recalque e de distorção angular são estabelecidos com base em estudos clássicos e na experiência acumulada, variando conforme tipologia estrutural e materiais empregados.
Dessa forma, pode ocorrer que a carga admissível fique limitada por recalques ou por interação com estruturas vizinhas, mesmo quando a ruptura geotécnica seria atingida apenas em cargas bem superiores.
11. PCE de projeto x PCE de controle
É importante distinguir, na prática de fundações, a prova de carga de projeto da prova de carga de controle ou desempenho.
A prova de carga de projeto é executada normalmente no início da obra, em poucas estacas representativas, muitas vezes com instrumentação mais completa.
Seu objetivo é calibrar previsões de capacidade de carga, entender o comportamento do solo local e, se possível, otimizar comprimentos e seções de estacas.
Já a prova de carga de controle é realizada ao longo da execução, em um percentual mínimo das estacas em serviço, com foco em verificar se o desempenho real se mantém dentro do esperado.
Nesses ensaios, a carga máxima costuma ser menor que na fase de projeto, mantendo-se fatores de segurança compatíveis com a importância da obra.
Ambos os tipos de ensaio alimentam um mesmo banco de dados de desempenho, que pode subsidiar futuros projetos na mesma região geotécnica.
Assim, a cultura de ensaiar sistematicamente as fundações tende a reduzir gradualmente incertezas e conservadorismos excessivos.
12. Segurança, riscos e boas práticas no ensaio PCE
Ensaios de prova de carga estática envolvem movimentação de cargas pesadas, esforços elevados e concentração de pessoal em área restrita, o que exige planejamento de segurança rigoroso.
Estudos específicos de análise de riscos em PCE identificam perigos associados à ruptura súbita do sistema de reação, a serviços em altura e a operação de equipamentos de içamento.
Entre as medidas mitigadoras, destacam-se:
- Projeto formal do sistema de reação, com verificação estrutural e de estabilidade.
- Isolamento da área de ensaio, mantendo trabalhadores afastados da linha de ação das cargas durante leituras prolongadas.
- Treinamento de operadores de guindastes e de macacos hidráulicos, além de manutenção preventiva rigorosa dos equipamentos.
Além disso, registros fotográficos, croquis de montagem e relatórios detalhados dos ensaios favorecem rastreabilidade e auditoria técnica futura.
Portanto, o ensaio PCE deve ser tratado como uma atividade de engenharia completa, e não apenas como uma rotina mecânica de aplicação de carga. Quando conduzida com esse nível de rigor, a prova de carga estática transforma-se em ferramenta estratégica para projetistas, construtores e gestores de ativos, fortalecendo a confiabilidade das fundações profundas ao longo de toda a vida útil da estrutura.
Imagem 4: Ensaio PCE
