Introdução à Engenharia Geotécnica
Para garantir a segurança de qualquer obra de engenharia, a execução de ensaios geotécnicos é um passo indispensável. Afinal, a célebre frase de Karl Terzaghi, “Não há glória vinculada a fundações”, captura a essência desse desafio: a complexidade oculta do subsolo. Contudo, a engenharia moderna elevou drasticamente a importância dessa disciplina, principalmente com o avanço para edifícios mais altos e obras não convencionais, como parques eólicos.
Justamente por isso, para lidar com essa demanda, os engenheiros precisam confrontar os modelos de cálculo teóricos com a realidade do terreno. Neste contexto, os testes de campo se consolidam como uma ferramenta estratégica na Engenharia de Fundações. Em suma, eles são cruciais não apenas para garantir a segurança e otimizar os projetos, mas também para impulsionar o desenvolvimento contínuo de modelos de cálculo cada vez mais precisos e eficientes.
O que são Ensaios Geotécnicos?
Essencialmente, os ensaios geotécnicos são procedimentos da engenharia que os especialistas aplicam ao solo, rochas ou fundações com a finalidade de determinar os parâmetros mecânicos e as características físicas e químicas da subsuperfície estudada. Em outras palavras, eles são os “exames” que revelam a saúde e a capacidade do terreno.
Objetivos Principais:
- Definir o tipo e a profundidade ideais da fundação;
- Estimar a capacidade de carga do solo e da própria fundação;
- Atestar a capacidade de resistência de estacas após a execução;
- Garantir a segurança, a durabilidade e a economicidade da estrutura.
Por que os Ensaios Geotécnicos são Importantes?
Construir sem conhecer as condições do solo ou sem verificar as fundações significa, sem dúvida, assumir riscos elevados. Consequentemente, as consequências de negligenciar esta etapa podem ser severas.
Consequências Possíveis:
- Fissuras estruturais e recalques diferenciais;
- Afundamentos localizados na estrutura;
- Perda de estabilidade em obras altas ou muito pesadas;
- Aumento expressivo de custos com reforços e retrabalhos.
Fonte: Unicamp/Reprodução

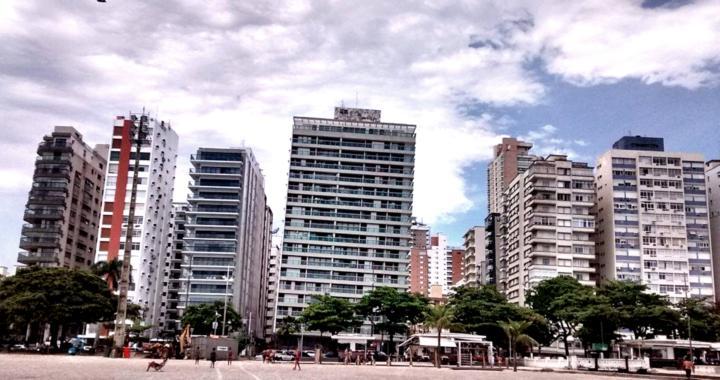

Exemplo Prático: Os Prédios Inclinados de Santos (SP)
Talvez um dos capítulos mais emblemáticos da engenharia brasileira, conforme detalhado por portais de arquitetura, possa ser visto a olho nu na orla de Santos: os famosos edifícios inclinados. Primeiramente, é preciso entender que este cenário não é um mistério, mas uma valiosa lição técnica. A causa principal dos recalques que entortaram as estruturas foi o desrespeito a uma recomendação técnica de não ultrapassar a tensão de 50 kPa no topo da primeira camada de argila marinha mole, característica da região.
Felizmente, a engenharia evolui, e os edifícios mais modernos erguidos na mesma área já não repetem os erros do passado. A solução, portanto, veio através da combinação de novas tecnologias de fundações profundas, capazes de alcançar camadas de solo mais resistentes, e de um conhecimento muito mais aprofundado do subsolo. Certamente, esse conhecimento foi adquirido com um rigoroso programa de ensaios geotécnicos, incluindo sondagens, provas de carga e o monitoramento contínuo dos recalques.
Tipos de Ensaios Geotécnicos
De modo geral, podemos agrupar os ensaios em dois grandes blocos, cada um com uma função específica no ciclo de vida de uma obra.
1. Ensaios de Investigação do Solo
Estes são os primeiros testes realizados, com o objetivo de mapear e caracterizar o subsolo antes do projeto.
a) Sondagem SPT (Standard Penetration Test)
Atualmente, este é o ensaio que os engenheiros mais utilizam no Brasil, pois informa a resistência do solo através da cravação de um amostrador padrão. Além disso, o relatório deste teste caracteriza as diferentes camadas de solo, o nível do lençol freático e fornece dados para os principais métodos de cálculo de fundações, conforme a norma NBR 6484.
b) CPT e CPTu (Cone Penetration Test)
Os ensaios de cone (CPT) e piezocone (CPTu) consistem na prensagem de uma ponteira cônica no terreno. Dessa forma, eles apresentam a vantagem de poder avaliar separadamente a resistência de ponta e o atrito lateral, algo que o SPT não consegue distinguir com a mesma precisão.
c) Outros Ensaios Complementares
- Ensaio de Permeabilidade: Mede a capacidade do solo de permitir a passagem de água (NBR 14545).
- DMT (Dilatômetro de Marchetti): Fornece parâmetros de deformabilidade do solo.
- Vane Test (Ensaio de Palheta): Usado para determinar a resistência ao cisalhamento de argilas moles.
2. Ensaios de Verificação de Fundações
Posteriormente, após a execução das fundações, estes ensaios verificam se o desempenho real corresponde ao que foi projetado.
a) Prova de Carga Estática (PCE)
A prova de carga estática é o ensaio “padrão-ouro” para verificar a capacidade de carga de uma estaca. Basicamente, ele consiste em carregar a estaca com incrementos de carga e medir seus deslocamentos, seguindo a NBR 12131.
b) Prova de Carga Dinâmica (PDA)
O ensaio PDA, por sua vez, utiliza o impacto de um martelo na estaca para medir parâmetros que determinam sua capacidade resistente e integridade estrutural (NBR 13208).
c) Ensaio de Integridade de Estacas (PIT)
Da mesma forma, o teste PIT usa ondas de baixa deformação para revelar defeitos como fissuras, reduções de diâmetro ou vazios no corpo da estaca.
d) Outros Ensaios de Verificação
- Ensaio de Placa: Usado para verificar a capacidade de suporte em fundações rasas e pavimentos (NBR 6489).
- Cross-Hole Sonic Logging (CSL): Avalia a integridade do concreto em estacas escavadas e paredes diafragma.
- Teste de Extração (Pull-Out Test): Mede a resistência à tração de estacas, comum em usinas solares.
- Ensaio Bidirecional: Uma prova de carga estática que utiliza uma célula expansiva dentro da própria estaca para aplicar a carga.
Normas Técnicas Aplicáveis
Finalmente, a execução de ensaios geotécnicos é rigorosamente guiada por normas técnicas nacionais e internacionais, que garantem a padronização e a confiabilidade dos resultados.
Brasileiras (ABNT NBR):
- NBR 6122: Projeto e execução de fundações
- NBR 6484: Sondagem SPT
- NBR 12131: Prova de carga estática
- NBR 13208: Prova de carga dinâmica
Internacionais (ASTM, ISO):
- ASTM D1586: SPT
- ASTM D5778: CPTu
- ASTM D1143: Prova de carga estática
- ASTM D5882: PIT
FAQ — Ensaios Geotécnicos
O que são ensaios geotécnicos?
Ensaios geotécnicos são procedimentos da engenharia aplicados ao solo, rochas ou fundações com a finalidade de determinar os parâmetros mecânicos e características físicas e químicas da subsuperfície estudada.
Quais os principais tipos de ensaios?
- Investigação de solo: SPT, CPT, CPTu, permeabilidade, DMT, Vane Test.
- Verificação de fundações: PCE, PDA, PIT, CSL, Pull-Out e Bidirecional.
Quando contratar ensaios de verificação de fundações?
De acordo com a norma, a NBR 6122 torna obrigatória a execução de provas de carga em obras com um número de estacas superior ao especificado ou com tensão de trabalho acima do estipulado. Adicionalmente, os engenheiros podem solicitar provas de carga prévias para otimizar projetos e reduzir coeficientes de segurança normativos.
