Prova de carga de dinâmica: O que exigir do relatório?

A prova de carga dinâmica em estacas pode ser uma aliada poderosa do projeto, ou apenas um papel decorativo, dependendo da qualidade do relatório. Para o cliente, o ponto central é saber exatamente o que exigir para ter resultados rastreáveis, compatíveis com a NBR 6122 e tecnicamente utilizáveis no projeto e na obra.

A seguir, apresento um guia prático, estruturado para que engenheiros de qualquer nível consigam avaliar criticamente relatórios de prova de carga dinâmica, com foco em metodologia, sinais, processamento, parâmetros e rastreabilidade.

1. Papel normativo da prova de carga dinâmica

A NBR 6122:2022 reconhece explicitamente os ensaios de carregamento dinâmico como um dos procedimentos para estimar a capacidade de carga de estacas, em complemento a provas estáticas e métodos semiempríricos. Além disso, a norma remete à NBR 13208 para a execução e interpretação dos ensaios dinâmicos, baseada na teoria da equação da onda unidimensional.

Estudos brasileiros e internacionais mostram boa correlação entre provas de carga dinâmicas interpretadas com CAPWAP e provas estáticas, quando o ensaio é bem planejado e conduzido. Dessa forma, o relatório de prova de carga dinâmica deixa de ser apenas um “anexo” e passa a ser uma peça fundamental de validação geotécnica do projeto de fundações profundas.

2. O que é a prova de carga dinâmica

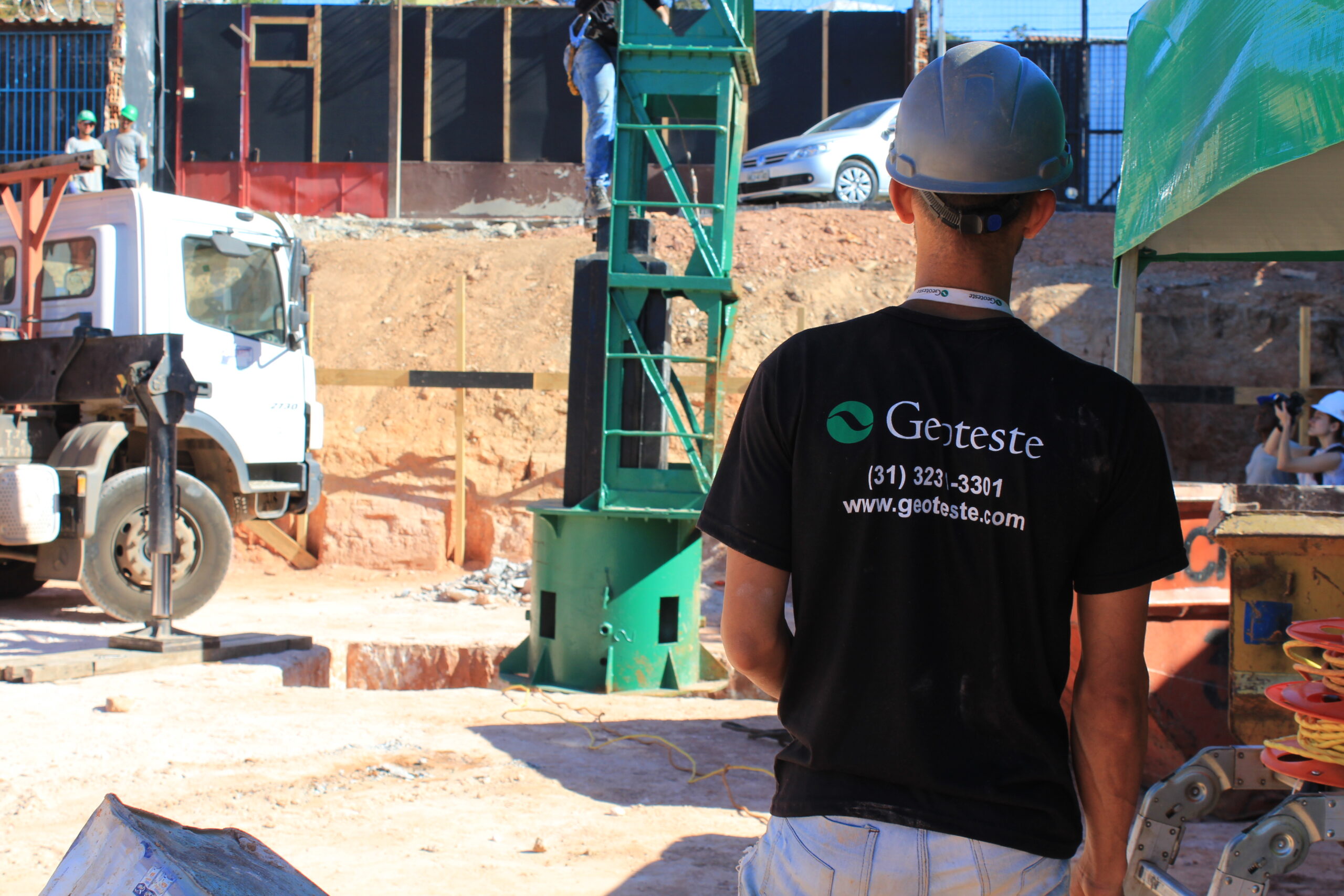

Na prova de carga dinâmica de alta deformação, aplica‑se um impacto controlado à cabeça da estaca, registrando simultaneamente aceleração e deformação, e interpretando esses sinais pela equação da onda. A partir desses registros o software reconstrói a distribuição de esforços ao longo do fuste e da ponta, estimando resistências de atrito e de ponta e gerando uma curva carga versus deslocamento equivalente à estática.

Esse procedimento é padronizado por normas específicas, como a ABNT NBR 13208 no Brasil e a ASTM D4945 em contexto internacional, que definem requisitos para instrumentação, energia mínima, número de golpes e critérios de validade dos sinais. Portanto, o relatório que o cliente recebe precisa evidenciar, de forma explícita, que esses requisitos foram atendidos ou, se não foram, quais limitações decorrem disso.

3. Metodologia de ensaio que deve aparecer no relatório

O primeiro bloco que o cliente deve conferir é a descrição metodológica. Ela precisa permitir que qualquer engenheiro, lendo o relatório, entenda como o ensaio foi concebido, executado e interpretado.

3.1 Referências normativas e objetivo

O relatório deve declarar claramente as normas e documentos técnicos adotados, por exemplo:

• NBR 6122 para critérios de projeto e uso de ensaios dinâmicos na verificação de capacidade.
• NBR 13208 para o procedimento de ensaio de carregamento dinâmico em estacas.
• Eventuais referências complementares, como guias técnicos de PDA e CAPWAP ou literatura científica relevante sobre correlação entre ensaios dinâmicos e estáticos.

Além disso, o objetivo do ensaio precisa estar explícito. Por exemplo, comprovação de capacidade geotécnica de estacas de prova, controle de produção, correlação com prova estática ou calibração de método semiemprírico.

3.2 Planejamento do programa de ensaios

O relatório deve apresentar o programa de ensaios de forma resumida e rastreável:

• Número total de estacas da obra e número de estacas ensaiadas dinamicamente, por tipologia.
• Critério de seleção das estacas: estacas de prova, estacas de produção representativas por região geotécnica, estacas com maior solicitação de projeto.
• Datas de execução das estacas e datas dos ensaios, permitindo avaliar efeitos de set‑up ou relaxação do solo.

A NBR 6122 admite a substituição de parte das provas de carga estáticas por ensaios dinâmicos, em proporção de cinco ensaios dinâmicos para cada prova estática, desde que atendidos critérios de representatividade. Por isso, o relatório precisa deixar claro qual é a amostragem adotada e como ela se relaciona com o universo de estacas da obra.

4. Instrumentação e qualidade dos sinais

Sem instrumentação adequada, não há prova de carga dinâmica confiável. O relatório deve documentar como a estaca foi instrumentada e como os sinais foram verificados.

4.1 Tipo e posição dos sensores

O relatório deve informar, para cada estaca ensaiada:

• Número de pares de sensores de deformação (strain) e aceleração instalados.
• Distância dos sensores em relação à cota de arrasamento e à cabeça da estaca no momento do ensaio.
• Lado da estaca onde os sensores foram fixados e tipo de fixação utilizado, garantindo acoplamento adequado.

Estudos de instrumentação demonstram que a posição dos sensores influencia a qualidade da interpretação, principalmente na separação das componentes de fuste e ponta. Portanto, essa informação não pode faltar.

4.2 Equipamento, calibração e configuração de aquisição

O cliente deve exigir que o relatório apresente, ao menos:

• Modelo do sistema de aquisição (por exemplo, PDA ou equivalente), versão de firmware ou software e empresa responsável pela operação.
• Frequência de amostragem utilizada e duração da janela de registro por golpe, demonstrando atendimento às recomendações da NBR 13208 e dos fabricantes.
• Informação de calibração dos sensores, com data e procedimento de verificação, ainda que em forma resumida.

Esses elementos permitem avaliar se a cadeia de medição é compatível com a qualidade exigida para análise por equação da onda.

5. Sinais que o relatório de prova de carga dinâmica deve apresentar

Os sinais são o “coração” do ensaio. Relatórios que apresentam somente uma tabela com capacidades calculadas, sem sinais brutos ou pelo menos gráficos representativos, comprometem a rastreabilidade técnica.

5.1 Registros tempo × força e tempo × velocidade

É recomendável que o relatório inclua, para pelo menos um golpe representativo em cada estaca:

• Gráfico força × tempo no topo da estaca, em unidades consistentes com a análise.
• Gráfico velocidade ou deslocamento × tempo correspondente ao mesmo golpe.
• Indicação clara do instante de impacto e das reflexões principais, com escala de tempo legível.

Esses gráficos permitem ao engenheiro conferir qualitativamente a qualidade do acoplamento, a ausência de ruídos espúrios e a coerência entre força e velocidade.

5.2 Sinais separados onda descendente e ascendente

Na interpretação pelo método de Case e pelo CAPWAP, a força medida é decomposta em onda descendente e onda refletida, associando‑se a mobilização de resistência ao longo do tempo e da profundidade. Portanto, o relatório deve, no mínimo, apresentar descrição clara de como essa decomposição foi realizada e, idealmente, gráficos ilustrativos.

Quando o relatório não mostra essa decomposição, o cliente perde a possibilidade de avaliar se o modelo de solo adotado está coerente com o comportamento observado.

6. Processamento, CASE, CAPWAP e critérios de interpretação

Os resultados numéricos da prova de carga dinâmica dependem fortemente do modelo de análise utilizado. Por isso, a seção de processamento do relatório é crítica.

6.1 Descrição dos métodos de análise

O relatório deve informar, para cada estaca:

• Método usado para estimativa inicial da capacidade: por exemplo, método de Case com fatores específicos.
• Software de refinamento por ajuste de sinais, como CAPWAP ou equivalente, com indicação de versão.
• Critério adotado para seleção do golpe “de ensaio”, incluindo altura de queda, energia e set alcançado.

Pesquisas comparando ensaios dinâmicos com provas estáticas mostram que a consistência no critério de energia e na seleção de golpes é determinante para a aproximação entre capacidades obtidas por HSDT e por SLT.

6.2 Modelo de solo e parâmetros de ajuste

O cliente deve exigir que o relatório apresente, ainda que de forma sintética:

• Parâmetros de rigidez local inicial (quake) adotados para fuste e ponta.
• Coeficientes de amortecimento dinâmico assumidos ao longo do fuste e na base.
• Distribuição final de resistência de atrito e ponta obtida no ajuste, com indicação se a resistência de ponta ou de fuste foi totalmente mobilizada.

Tais parâmetros não são “detalhe interno” do software. Pelo contrário, documentos técnicos destacam que a interpretação de ensaios dinâmicos deve sempre explicitar hipóteses de rigidez e amortecimento para que outros profissionais possam reavaliar o resultado, se necessário.

7. Parâmetros geotécnicos essenciais no relatório

Uma vez entendidos metodologia, sinais e processamento, o cliente precisa olhar para os números que realmente importam para o projeto.

7.1 Capacidades última e admissível

Para cada estaca ensaiada, o relatório deve apresentar de forma clara:

• Carga de ruptura geotécnica estimada pelo ensaio dinâmico, separando atrito de fuste e resistência de ponta.
• Critério utilizado para passar da capacidade última à carga admissível ou à força resistente de cálculo, explicitando fatores de segurança ou coeficientes de ponderação.

A NBR 6122 indica fatores globais de segurança típicos entre 1,6 e 2,5 para a transição entre carga de ruptura e carga admissível, dependendo se a base é ensaio ou cálculo. Assim, o relatório deve informar claramente quais valores foram adotados e por que.

7.2 Distribuição fuste × ponta

É importante que o relatório apresente a decomposição da resistência total em:

• Parcela mobilizada por atrito lateral ao longo do fuste.
• Parcela mobilizada por resistência de ponta.

Ensaios dinâmicos bem interpretados permitem reconstruir essa distribuição com boa precisão, o que é fundamental para discutir efeitos de grupo, atrito negativo e comportamento em recalques. Sem essa decomposição, o uso do resultado para calibração de métodos semiempríricos (Aoki‑Velloso, Décourt‑Quaresma, coeficientes médios, etc.) fica limitado.

8. Verificação estrutural da estaca a partir do ensaio dinâmico

A prova de carga dinâmica não avalia apenas a capacidade geotécnica. Ela também permite verificar se as tensões estruturais durante o impacto permanecem dentro dos limites da NBR 6122 e das normas de projeto estrutural.

O relatório deve apresentar, para cada estaca:

• Máxima tensão de compressão medida ou calculada durante os golpes de ensaio, comparada com a resistência de projeto do concreto ou do aço.
• Máxima tensão de tração, quando relevante, em especial para estacas metálicas, mistas ou em tração.
• Comentário explícito sobre a integridade da estaca, indicando se os sinais sugerem descontinuidades, danos ou mudanças bruscas de rigidez.

Isso é coerente com a abordagem da NBR 6122, que trata a carga admissível de uma estaca como a menor entre a capacidade geotécnica e a capacidade estrutural.

9. Rastreabilidade: ligando o ensaio ao projeto

Rastreabilidade é o ponto que costuma separar relatórios robustos de documentos frágeis. O cliente precisa garantir que, alguns anos depois, seja possível entender exatamente o que foi feito e confrontar resultados com o desempenho real da estrutura.

9.1 Identificação completa da estaca

Cada estaca ensaiada deve estar identificada de forma inequívoca no relatório:

• Número ou código da estaca, conforme projeto de fundações.
• Eixo, grid ou coordenadas em planta da estrutura.
• Tipo de estaca, diâmetro, seção, comprimento total e cota de ponta projetada e executada.
• Concreto, aço ou argamassa utilizados, com fck ou fyk e datas de concretagem ou cravação.

Esses dados permitem confrontar o resultado do ensaio com o dimensionamento original, seja em termos geotécnicos ou estruturais.

9.2 Vínculo com o projeto geotécnico

O relatório deve explicitar como as capacidades obtidas se comparam com:

• Cargas de trabalho de projeto para cada estaca e para o grupo correspondente.
• Previsões de capacidade obtidas por métodos semiempríricos a partir de SPT ou CPT, quando disponíveis.
• Eventuais provas de carga estáticas realizadas em estacas da mesma obra ou região geotécnica.

A NBR 6122 recomenda expressamente que a interpretação de provas de carga, estáticas ou dinâmicas, considere a estratigrafia local, métodos de cálculo usados no projeto e os estados limites de ruptura e de serviço. Assim, não basta apresentar uma tabela de capacidades. É preciso discutir a coerência global do conjunto.

9.3 Armazenamento de arquivos brutos e possibilidade de reanálise

Por fim, o relatório deve registrar que:

• Os arquivos brutos dos ensaios (registros de força e aceleração por golpe) foram armazenados e podem ser fornecidos ao contratante sob demanda.
• A versão do software de interpretação está documentada, permitindo eventual reprocessamento futuro com parâmetros atualizados.

Práticas relatadas na literatura mostram que reanálises de ensaios dinâmicos com novos modelos de solo são comuns e úteis em estudos de desempenho de longo prazo. Sem arquivos brutos e metadados claros, essa possibilidade se perde.

10. Como o cliente pode usar esse checklist na prática

Na prática, o cliente pode adotar o seguinte fluxo na análise de um relatório de prova de carga dinâmica:

1. Conferir se o relatório declara normas adotadas e objetivo do ensaio.
2. Verificar se a amostragem de estacas atende às exigências mínimas da NBR 6122, dado o número total de estacas e as tensões de trabalho.
3. Checar se há documentação de instrumentação, equipamento e configuração de aquisição.
4. Confirmar a presença de gráficos força × tempo e velocidade × tempo representativos e coerentes.
5. Verificar se a análise apresenta claramente: capacidade última, carga admissível, distribuição fuste × ponta e verificação estrutural.
6. Avaliar se a rastreabilidade está completa, ligando estaca, ensaio e projeto.

Se qualquer um desses blocos estiver ausente ou mal documentado, o cliente tem base técnica e normativa para solicitar complementações ou discutir a validade do ensaio como instrumento de aceitação de fundações.

Conteúdos estruturados dessa forma ajudam a consolidar uma cultura de fundações profundas baseada em norma, ensaio bem documentado e decisões rastreáveis, reduzindo incertezas e conflitos ao longo da vida útil da estrutura.
