A importância do sistema de impacto no ensaio PDA
Sem dúvida, a capacidade de carga das estacas é um parâmetro essencial na engenharia de fundações, visto que determina a segurança e a economia de uma obra. Por essa razão, o ensaio PDA (Prova de Carga Dinâmica) se destaca como um método moderno, pois analisa a interação solo-estaca de forma rápida e confiável. O sucesso do ensaio, no entanto, depende diretamente da escolha do sistema de impacto correto. Nesse sentido, é crucial que a solução seja compatível com a estaca, a carga e a logística do projeto.
Análise dos sistemas de impacto para o ensaio PDA
A saber, existem quatro sistemas de impacto principais utilizados no mercado. Detalhamos, em seguida, as vantagens e aplicações de cada um deles.

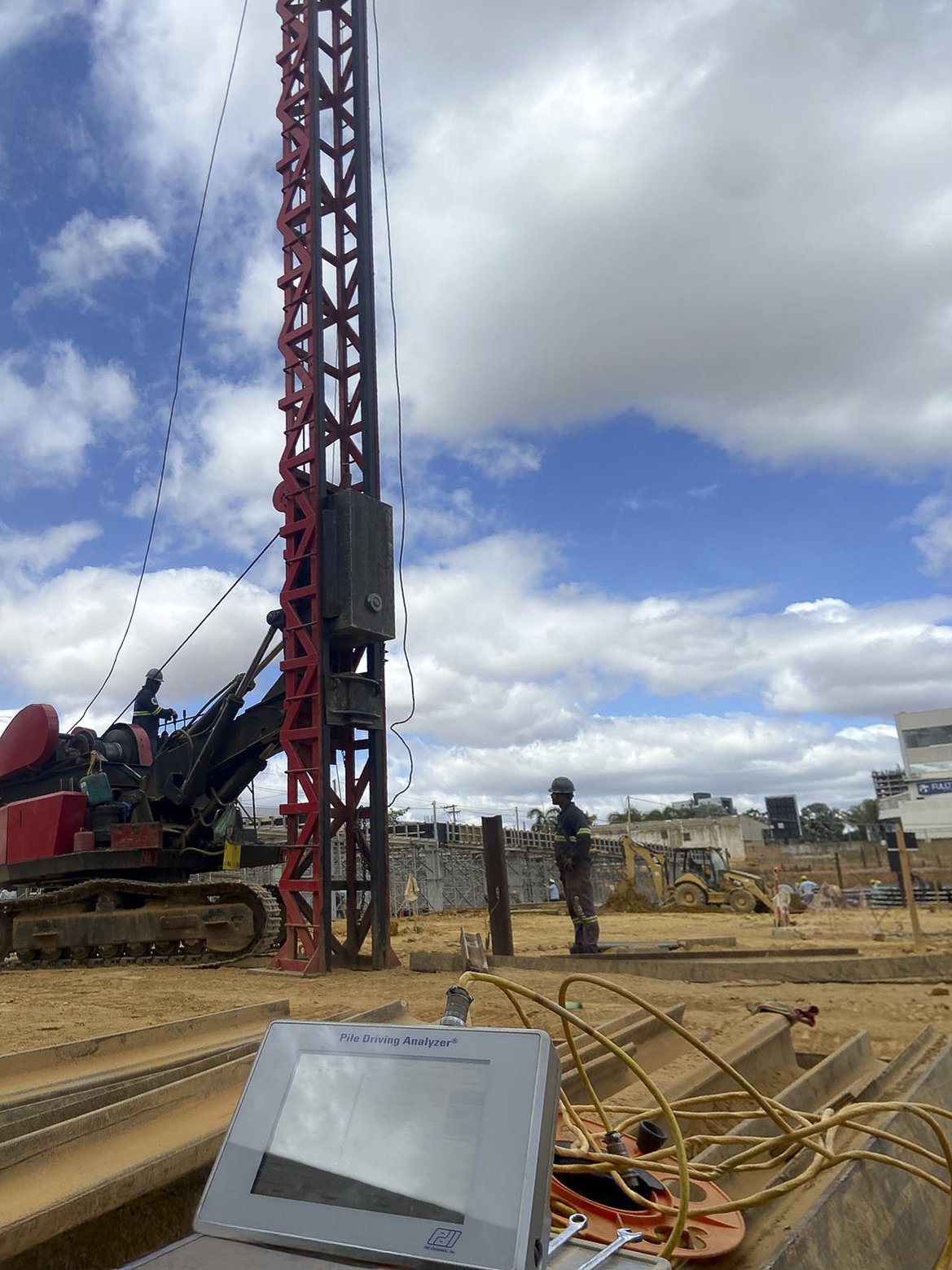

1. Bate-estaca
O uso do bate-estaca é uma solução muito prática, uma vez que aproveita o mesmo equipamento usado para cravar as estacas pré-moldadas. A operação é simples: os sensores da Geoteste são instalados na estaca e, a cada golpe do martelo, eles registram as ondas de resposta para análise.
Principais vantagens:
- Otimização de recursos: Primeiramente, usa o equipamento já disponível na obra, o que reduz custos de mobilização.
- Agilidade operacional: Além disso, mantém o fluxo de trabalho contínuo, minimizando as interrupções.
- Ponto de atenção: Em contrapartida, a operação exige alinhamento logístico, visto que o equipamento fica dedicado à Geoteste durante o ensaio.

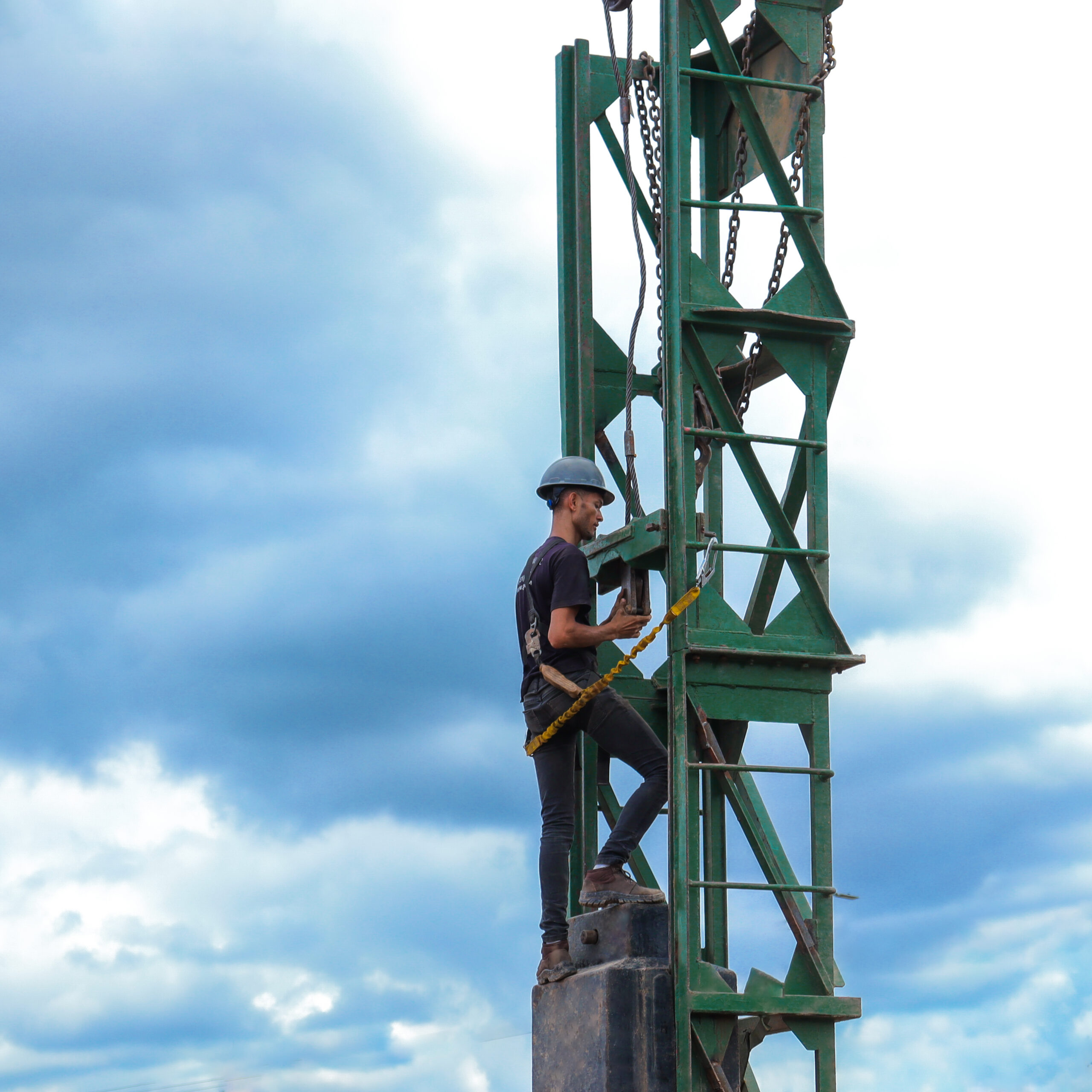

2. Torre com martelo de queda livre
Neste sistema, uma torre de metal guia a queda livre de um martelo, que atinge um capacete sobre a estaca. Com o intuito de gerar um impacto controlado, um caminhão Munck ou guindaste iça o peso e, logo depois, o libera de forma precisa.
Características do sistema:
- Precisão e confiabilidade: Garante golpes mais controlados, de modo que a qualidade dos dados coletados seja assegurada.
- Necessidade de içamento: Como resultado, requer um equipamento auxiliar, exigindo uma análise prévia de acesso e espaço.

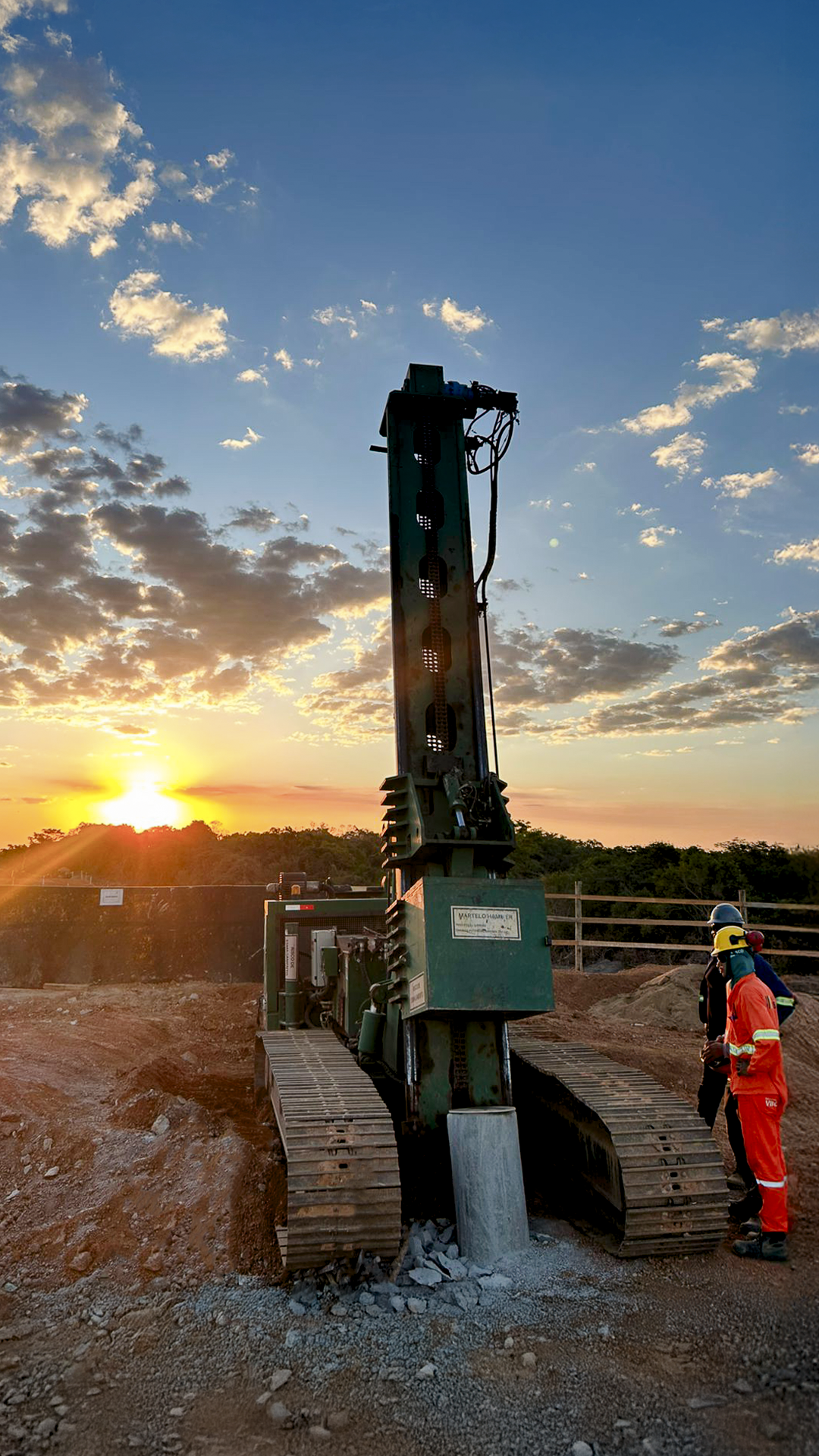

3. Hammer GT20 (sistema automatizado sobre esteiras)
Por outro lado, o Hammer GT20 é uma solução inovadora da Geoteste, criado para maximizar a produtividade e a segurança no ensaio PDA. Trata-se de uma torre com martelo sobre esteiras, operada por controle remoto, o que, com efeito, elimina a necessidade de guindastes.
Vantagens do Hammer GT20:
- Alta produtividade: Antes de mais nada, o equipamento é capaz de ensaiar até 20 estacas por dia, sendo ideal para grandes frentes de serviço.
- Economia operacional: Por ser autônomo, não apenas elimina o custo de aluguel de guindastes, como também dispensa a elaboração de planos de rigging.
- Segurança aprimorada: Finalmente, a operação remota mantém o técnico em distância segura e elimina os riscos de trabalho em altura.

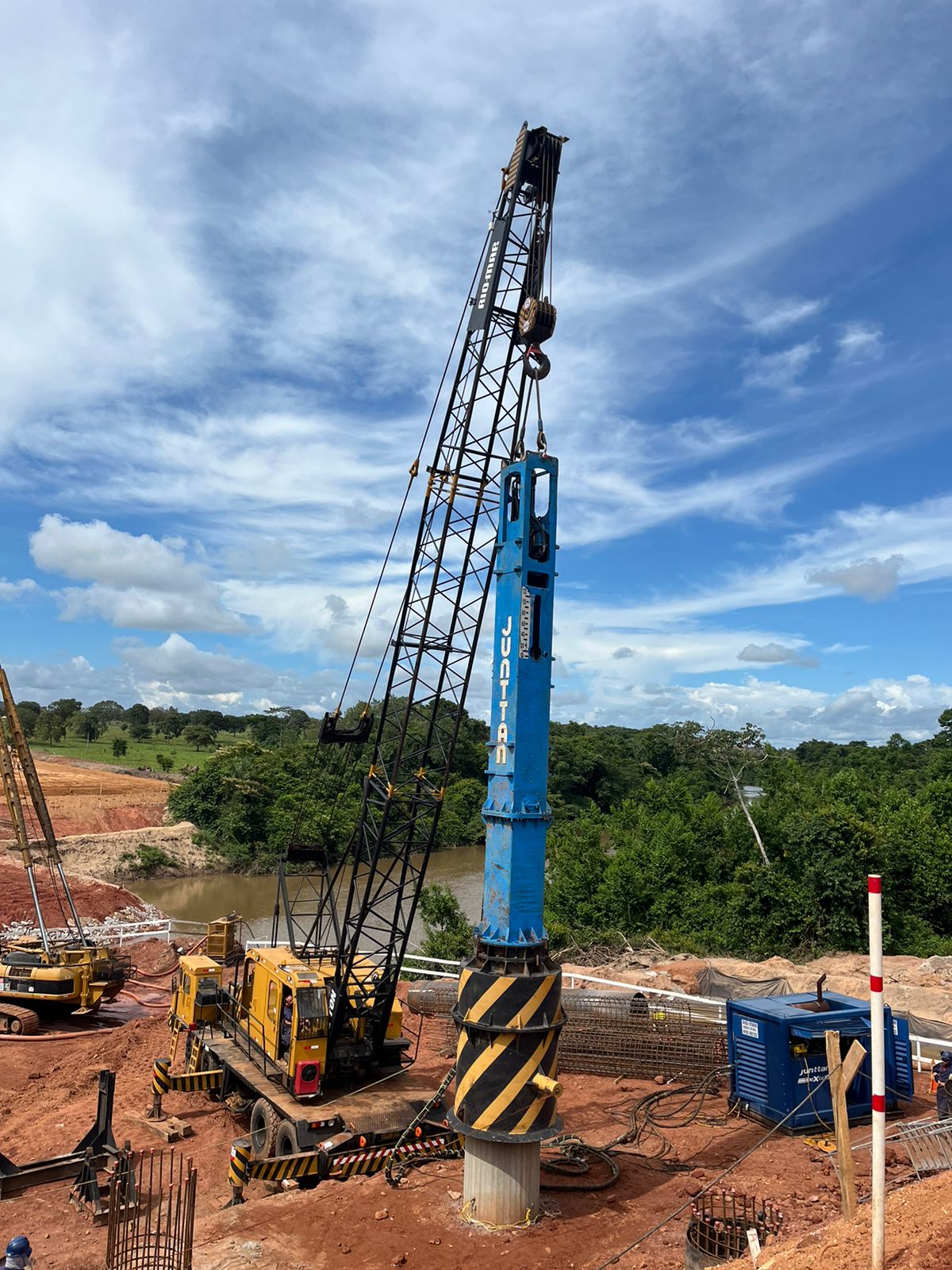

4. Martelo hidráulico
No que diz respeito a fundações profundas e de grande porte, o martelo hidráulico é, certamente, o equipamento mais robusto. Ele gera impactos controlados e de altíssima energia. Por conseguinte, seu uso é essencial para ensaios em estacas de grande diâmetro e comprimento, só para exemplificar, em obras de infraestrutura e parques eólicos.
Características do martelo hidráulico:
- Alta energia de impacto: Garante a mobilização da resistência do solo em estacas de alta capacidade.
- Precisão superior: Dessa forma, aumenta a eficiência dos golpes e a confiabilidade dos dados do PDA.
- Modelo de contratação: Neste modelo, a Geoteste fornece o sistema de aquisição de dados, enquanto o cliente, por sua vez, disponibiliza o martelo.
Tabela comparativa para o ensaio PDA
Para facilitar a decisão, resumimos as principais características de cada sistema na tabela abaixo.
| Sistema | Ideal para | Principal Vantagem |
|---|---|---|
| Bate-estaca | Obras com estacas pré-moldadas e equipamento já no local. | Economia de custo e tempo de mobilização. |
| Torre PDA | Ensaios controlados que precisam de precisão e um sistema dedicado. | Precisão e confiabilidade no impacto. |
| Hammer GT20 | Obras com muitas estacas, cronograma curto e foco em segurança. | Alta produtividade, segurança e economia (sem guindaste). |
| Martelo hidráulico | Fundações de grande porte (diâmetro e comprimento elevados). | Elevada energia de impacto para estacas de alta capacidade. |
Normas técnicas para o ensaio PDA
Acima de tudo, é importante notar que a execução do Ensaio PDA é guiada por normas técnicas, as quais garantem a padronização e a confiabilidade dos resultados. De acordo com a ABNT, a principal referência no Brasil é:
- ABNT NBR 13208:2007 – Estacas – Ensaio de carregamento dinâmico. Você pode consultá-la no Catálogo oficial da ABNT.
Ademais, o ensaio atende às diretrizes da NBR 6122.
Perguntas frequentes sobre Ensaio PDA
O que é o Ensaio PDA (Prova de Carga Dinâmica)?
Em outras palavras, o Ensaio PDA é um método moderno para avaliar a capacidade de carga de estacas, analisando a resposta do sistema a um impacto para verificar a segurança da fundação.
Qual sistema de impacto é o mais produtivo para o PDA?
Principalmente o Hammer GT20 da Geoteste, que, por ser automatizado, pode ensaiar até 20 estacas por dia, otimizando assim o cronograma de grandes obras.
É sempre necessário alugar um guindaste para o ensaio PDA?
Não necessariamente. De fato, sistemas como a Torre PDA exigem um guindaste. No entanto, o Hammer GT20 elimina essa necessidade e, por conseguinte, o custo associado ao aluguel.
Qual norma regulamenta o ensaio PDA?
A principal norma técnica para o ensaio PDA no Brasil é a ABNT NBR 13208:2007, que trata especificamente do ensaio de carregamento dinâmico em estacas.
A escolha certa para a segurança da sua fundação
Em síntese, a seleção do sistema de impacto para o Ensaio PDA é uma decisão crítica, pois impacta diretamente a confiabilidade, o cronograma e o orçamento da sua obra. Cada método, portanto, tem seu papel ideal.
Não deixe a segurança da sua fundação ao acaso.
Justamente por isso, a Geoteste possui a expertise e os equipamentos ideais para atender às necessidades do seu projeto.
