A prova de carga estática axial representa o método mais consagrado e direto para determinar o comportamento carga versus deslocamento de elementos de fundação profunda. No ambiente da engenharia geotécnica e das obras de infraestrutura, o termo PCE helicoidal vem ganhando notoriedade técnica. No entanto, é fundamental estabelecer uma distinção de partida: o termo não define uma nova modalidade de ensaio ou um procedimento normativo alternativo, mas sim uma prova de carga estática convencional, conduzida segundo as diretrizes da ABNT NBR 16903:2020, cuja estrutura de reação utiliza estacas helicoidais tracionadas como sistema de ancoragem.
A concepção clássica de uma prova de carga de compressão exige que a força aplicada pelo macaco hidráulico contra o topo da estaca de teste seja integralmente equilibrada por uma força de reação de igual intensidade e sentido oposto. Quando se emprega um sistema ancorado, a eficiência, o custo e o cronograma do ensaio dependem diretamente da tecnologia escolhida para absorver esse esforço de tração. Nesse cenário, as estacas helicoidais surgem como uma alternativa versátil aos métodos tradicionais de cargueamento ou às estacas de concreto cravadas ou escavadas com armaduras de tração.
O desafio dos sistemas de reação convencionais na prova de carga
Tradicionalmente, os sistemas de reação para provas de carga estática dividem-se em dois grupos principais: sistemas por cargueamento direto e sistemas ancorados no terreno.
O sistema por cargueamento direto recorre a caixas de brita, blocos de concreto, lingotes metálicos ou plataformas carregadas que devem superar em peso a carga máxima de ensaio em uma margem de segurança recomendada pela norma. Embora conceitualmente simples, o cargueamento apresenta limitações severas em obras urbanas, áreas industriais ou locais com restrições de acesso. O transporte, a montagem e a desmontagem de centenas de toneladas de lastro geram custos logísticos elevados, ocupam áreas extensas do canteiro e impõem riscos operacionais durante a movimentação das peças.
Por outro lado, os sistemas ancorados tradicionais costumam recorrer a estacas moldadas in loco, como hélices contínuas ou estacas escavadas, dotadas de armaduras completas para resistir aos esforços de tração gerados pelo ensaio. O grande inconveniente dessa abordagem é o tempo de cura do concreto, a necessidade de mobilização de equipamentos de perfuração de grande porte e o fato de que essas estacas de reação se tornam elementos definitivos e sem função estrutural posterior, configurando passivos enterrados e custos irrecuperáveis para a obra.
Mecânica e funcionamento da estaca helicoidal para reação
A estaca helicoidal, historicamente desenvolvida a partir de conceitos de ancoragem em solos e rochas, é composta por um fuste tubular ou maciço de aço ao qual são soldadas uma ou mais lâminas helicoidais de diâmetros e passos projetados. Quando submetida a torque contínuo, a estaca penetra no terreno sem a necessidade de escavação prévia ou remoção de solo.
Quando utilizada como elemento de reação em uma PCE helicoidal, a estaca é solicitada preponderantemente à tração axial pura. A capacidade resistente ao arrancamento decorre da mobilização de dois mecanismos geotécnicos principais:
- Resistência de ponta invertida das hélices: cada lâmina helicoidal mobiliza a resistência ao cisalhamento do maciço de solo posicionado acima dela, formando superfícies de ruptura que podem ser tratadas como ruptura individual de hélices ou como arrancamento de cilindro de cisalhamento, a depender da razão entre o espaçamento das hélices e o seu diâmetro médio.
- Atrito lateral ao longo do fuste metálico: em solos coesivos ou camadas espessas atravessadas pelo fuste cilíndrico, o atrito de interface aço e solo também contribui para a capacidade total, embora a contribuição das hélices em camadas competentes costume ser o fator preponderante.
A versatilidade das estacas helicoidais reside na possibilidade de modular a profundidade de assentamento adicionando segmentos com acoplamento mecânico aparafusado, garantindo que as lâminas atinjam camadas de solo com índices de resistência adequados para absorver a tração requerida pelo ensaio.
Instalação, monitoramento de torque e capacidade de carga
Um dos pontos fortes das estacas helicoidais como reação é a correlação empírica e semiempírica direta entre o torque de instalação e a capacidade de carga última à tração. O processo executivo dispensa martelos de cravação ou caminhões betoneira: a instalação ocorre por meio de cabeçotes rotativos hidráulicos acoplados a escavadeiras convencionais ou perfuratrizes de pequeno porte.
Durante a descida da estaca, o monitoramento contínuo do torque manométrico ou digital permite ao engenheiro geotécnico estimar em tempo real se a estaca alcançou a capacidade geotécnica mínima de projeto antes mesmo da montagem das vigas de reação. Essa correlação, frequentemente calculada pelo fator empírico de torque (fator Kt), confere previsibilidade executiva ao sistema de reação, mitigando o risco de falhas imprevistas durante a aplicação das etapas de carregamento na prova de carga estática.
Adicionalmente, como o processo é livre de impactos e vibrações percussivas, a estabilidade de estruturas vizinhas e o estado de compacidade do solo ao redor da estaca ensaiada não sofrem alterações indesejadas por ondas de choque dinâmicas.
Reaproveitamento e sustentabilidade do sistema de reação
Diferente de estacas de concreto que permanecem no subsolo como elementos perdidos, as estacas helicoidais oferecem reversibilidade operacional. Concluída a prova de carga estática e aliviada a pressão hidráulica, o conjunto metálico de vigas e tirantes é desmontado, e as estacas helicoidais podem ser desinstaladas por rotação em sentido anti-horário com o mesmo equipamento utilizado na montagem.
Esse aspecto traz vantagens operacionais e financeiras evidentes:
- Reaproveitamento em múltiplos ensaios: os módulos de fuste e hélices podem ser inspecionados quanto à integridade estrutural, flambagem residual ou deformação das soldas e reaproveitados em novas provas de carga em diferentes pontos da obra ou em projetos futuros.
- Eliminação de passivos geotécnicos: não há permanência de blocos de concreto ou fustes armados que possam colidir com futuras escavações, tubulações enterradas, túneis ou fundações vizinhas.
- Redução da pegada de carbono do ensaio: a eliminação do concreto, da água de lavagem e da logística pesada de lastros reduz o impacto ambiental da fase de validação das fundações.
Critérios normativos e afastamentos segundo a ABNT NBR 16903:2020
A execução de uma PCE com reação em estacas helicoidais deve seguir estritamente as prescrições da ABNT NBR 16903:2020 (Solo: Prova de carga estática em fundação profunda) e dialogar com as diretrizes de projeto da ABNT NBR 6122:2022 (Projeto e execução de fundações).
O aspecto geométrico mais crítico em qualquer ensaio com reação ancorada no terreno é a distância livre entre o elemento de ensaio e os elementos de reação. Durante a aplicação de carga, o macaco hidráulico empurra a estaca de teste para baixo gerando tensões de compressão no solo, enquanto as estacas helicoidais são tracionadas para cima, mobilizando bulbos de tensão de descompressão ou tração.
Se os elementos de reação estiverem muito próximos da estaca ensaiada, pode ocorrer superposição dos bulbos de tensão, alterando a resposta carga versus deslocamento do elemento principal. Segundo a ABNT NBR 16903:2020, a distância livre entre a face da estaca ensaiada e as faces das estacas de reação deve ser estabelecida de modo a evitar essa interferência mútua, recomendando-se um afastamento mínimo de três vezes o diâmetro da maior estaca, respeitando um limite não inferior a um metro e meio, ou distâncias maiores calculadas em função da profundidade das hélices.
No caso específico das estacas helicoidais, como a maior concentração de tensões de ancoragem ocorre na profundidade das lâminas, é boa prática projetar as hélices em cotas de ponta mais profundas que a cota da ponta da estaca de teste, ou garantir que o afastamento horizontal impeça o alívio de tensões de confinamento sobre o fuste da estaca ensaiada.
Comparativo entre sistemas de reação para prova de carga
Para ilustrar as diferenças práticas entre as soluções de reação mais comuns em provas de carga axiais de compressão, o quadro a seguir compara os métodos convencionais com o sistema helicoidal:
| Parâmetro de Avaliação | Lastro de Cargueamento | Estacas de Concreto Tracionadas | Estacas Helicoidais Tracionadas |
|---|---|---|---|
| Tempo de mobilização | Lento (transporte de lastro) | Lento (exige tempo de cura) | Rápido (instalação imediata) |
| Interferência no canteiro | Ocupa grande área superficial | Média interferência operacional | Mínima interferência na superfície |
| Reaproveitamento de material | Total (lastro alugado) | Nenhum (elemento perdido) | Alto (desinstalação por torque reverso) |
| Controle prévio de capacidade | Limitado ao peso do lastro | Dependente de modelos empíricos | Monitoramento contínuo pelo torque |
| Restrição em espaços confinados | Geralmente inviável | Exige gabarito para perfuratriz | Excelente acessibilidade operacional |
Dimensionamento e cuidados geotécnicos no projeto da reação
O dimensionamento de um sistema de reação com estacas helicoidais não deve ser negligenciado. O sistema precisa suportar, com coeficiente de segurança adequado, a carga máxima que se pretende atingir na prova de carga, que costuma ser de até duas vezes a carga admissível ou carga de trabalho da estaca ensaiada.
Os projetistas e executores de ensaios devem atentar para os seguintes pontos de verificação:
- Flambagem e tração no fuste de aço: verificação estrutural da seção tubular ou barra maciça contra a ruptura por tração e cisalhamento nos pinos ou parafusos das emendas.
- Espaçamento entre hélices: a geometria das hélices soldadas ao fuste deve garantir que o solo entre elas trabalhe de forma eficiente, evitando mecanismos de cisalhamento prematuro.
- Presença de matacões ou solos pedregulhosos: solos com presença marcante de blocos de rocha ou camadas impenetráveis superficiais podem impedir a rotação contínua da hélice, exigindo pré-furos pontuais ou inviabilizando a ancoragem helicoidal naquela profundidade.
- Recalque de arrancamento da reação: as vigas de reação metálicas conectadas ao topo das estacas helicoidais devem ser dimensionadas para trabalhar dentro do regime elástico, e o deslocamento vertical para cima das estacas de reação não deve atingir magnitudes que comprometam o curso do pistão do macaco hidráulico durante o ensaio.

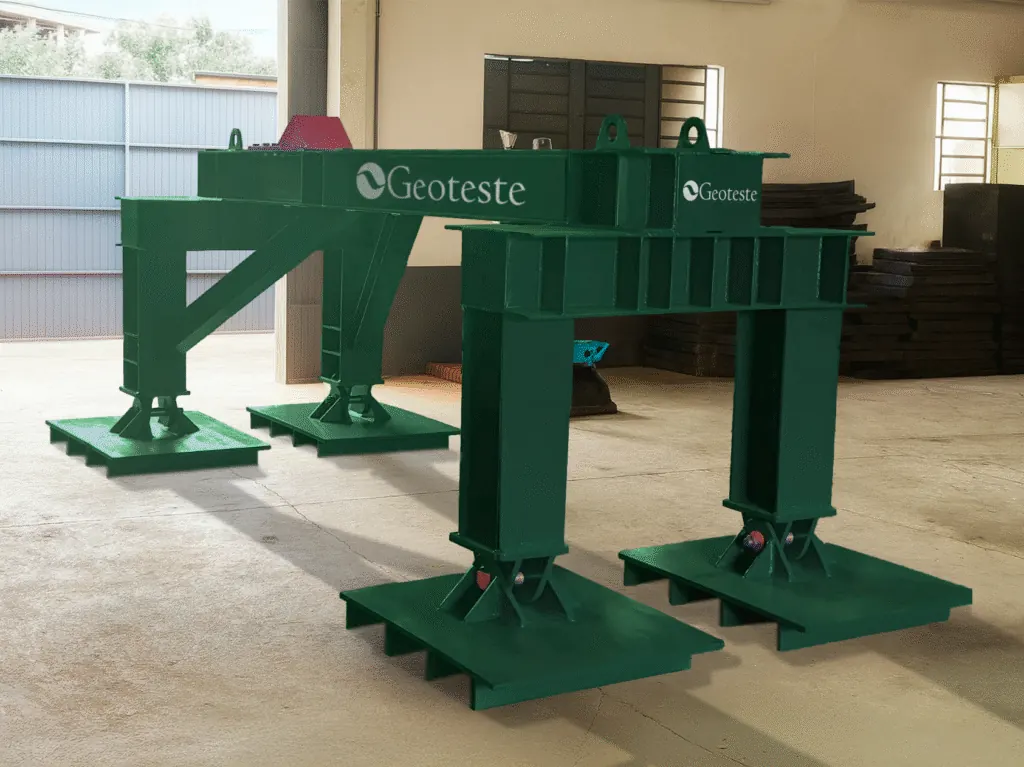

Como a Geoteste viabiliza provas de carga estática com máxima segurança
A correta concepção do sistema de reação é um fator determinante para o sucesso, a precisão e a segurança de qualquer prova de carga estática axial. Seja por meio de cargueamento direto, estruturas atirantadas ou estacas de reação dimensionadas para cada cenário geotécnico, o ensaio deve fornecer medições fidedignas e reprodutíveis da curva carga versus deslocamento, atendendo integralmente às exigências da ABNT NBR 16903:2020 e aos critérios de projeto da ABNT NBR 6122:2022.
A Geoteste possui equipe técnica especializada e instrumentação completa para planejar, montar e executar provas de carga estática axiais de compressão e tração, avaliando criteriosamente as particularidades de cada canteiro e a interação mecânica entre a estaca ensaiada e os pontos de ancoragem. Para estruturar campanhas de ensaio seguras, eficientes e em total conformidade normativa na sua obra, entre em contato com a nossa equipe técnica e conheça as soluções da Geoteste para o controle de fundações.
