O que fazer quando uma estaca não atinge a carga esperada no Ensaio PCE?

Introdução à ruptura ou deslocamento excessivo na Prova de Carga Estática

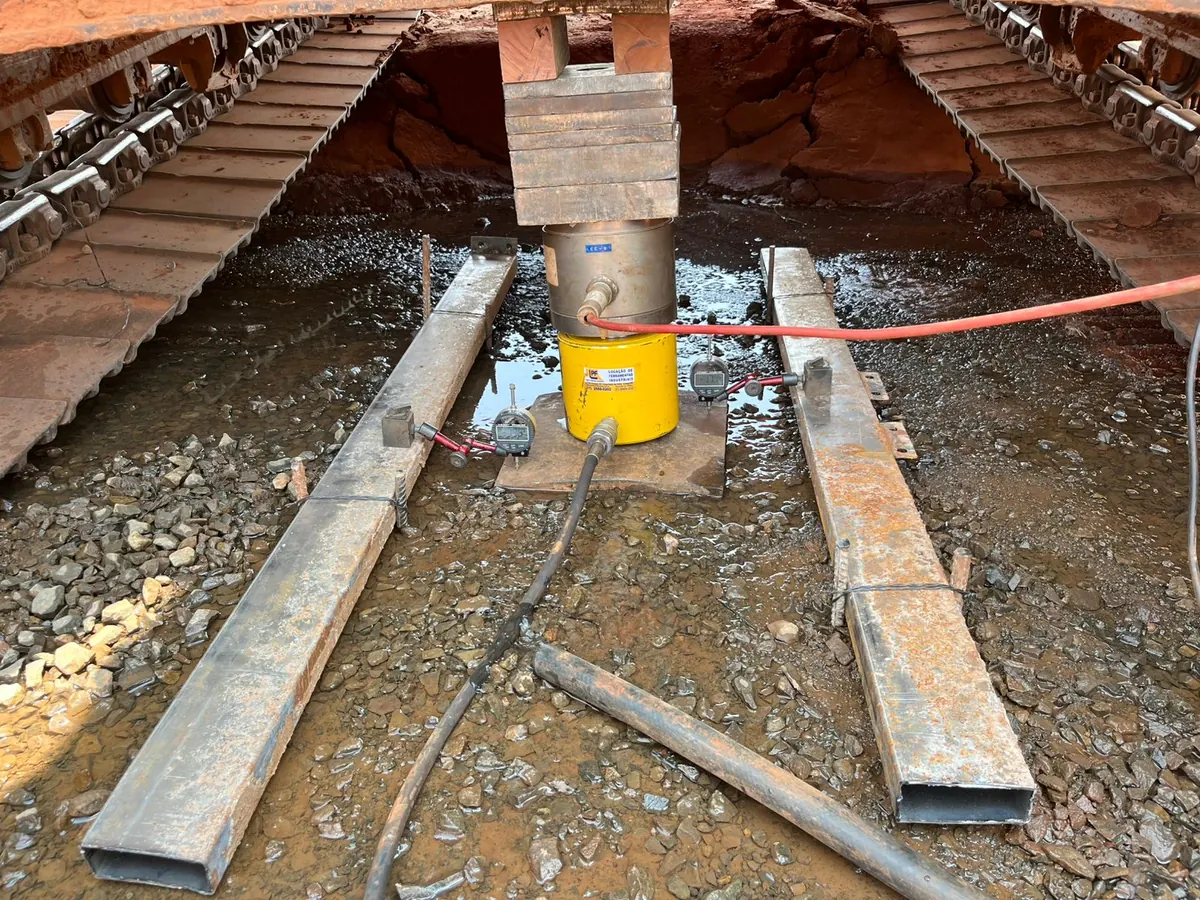

A Prova de Carga Estática (PCE), regida no Brasil pela NBR 16903 e pela NBR 6122:2022, é o método mais conclusivo para a determinação da capacidade de carga de um elemento de fundação. Trata-se do ensaio de referência onde cargas reais são aplicadas incrementalmente sobre a estaca por meio de um macaco hidráulico contra um sistema de reação.

No entanto, durante a execução do ensaio, o engenheiro de fundações (ou o fiscal da obra) pode se deparar com um cenário crítico: o ensaio PCE não atinge a carga esperada definida em projeto. Essa situação ocorre quando a curva carga x recalque apresenta deslocamentos excessivos antes de atingir a carga máxima prevista (geralmente duas vezes a carga admissível de projeto) ou quando há uma ruptura nítida do elemento geotécnico.

A confirmação do desempenho insatisfatório exige uma abordagem investigativa criteriosa antes de tomar decisões drásticas, como o reforço generalizado do bloco ou o descarte do elemento executado. A seguir, apresentamos o protocolo técnico para ajudar a diagnosticar as causas e nortear a tomada de decisão.

Possíveis causas quando o ensaio PCE não atinge a carga esperada

Quando uma estaca é classificada como estaca reprovada provisoriamente durante a prova de carga, a causa raiz pode estar vinculada a fatores geotécnicos, construtivos ou até mesmo a falhas no próprio procedimento do ensaio.

1. Divergência no perfil geotécnico

Sondagens de reconhecimento (SPT ou CPTu) com espaçamento excessivo ou interpretação equivocada do perfil estratigráfico podem levar a estimativas superestimadas da resistência de atrito lateral ou de ponta. A presença de camadas moles intercaladas, variação no nível d'água ou matacões isolados não detectados no mapeamento prévio são causas comuns de perda de capacidade de carga.

2. Inconformidades na execução do elemento

Problemas executivos impactam diretamente o comportamento do elemento. Dependendo da tipologia da estaca, destacam-se:

• Estacas escavadas/fraldas: Presença de lama bentonítica/polímero degradado no fundo do furo, desmoronamento das paredes antes da concretagem, ou limpeza inadequada do fundo.

• Estacas hélice contínua: Velocidade inadequada de extração do trado, pressão negativa do concreto ou fraturamento do fuste.

• Estacas pré-moldadas ou metálicas: Danos no fuste durante a cravação, desvio de aprumo excessivo ou recusa prematura em camada falsa.

3. Efeitos temporais e reológicos do solo

Em solos argilosos moles, o tempo de relaxamento após a instalação é crucial. Se o ensaio for realizado precocemente sem aguardar a dissipação das poro-pressões geradas durante a cravação ou perfuração, a resistência medida será inferior à resistência de longo prazo. Em contrapartida, alguns solos experimentam relaxamento com o tempo.

4. Anomalias do sistema de ensaio e instrumentação

Antes de decretar o insucesso do elemento geotécnico, deve-se auditar o sistema de aplicação de carga e medição. Vazamentos no macaco hidráulico, descalibração do manômetro ou da célula de carga, deslocamento do vigamento de referência por insolação ou vibração, e ancoragens instáveis podem simular recalques fictícios na curva carga x deslocamento.

Protocolo de investigação após o resultado insatisfatório

A constatação de que o PCE não atinge carga esperada deflagra um processo formal de investigação geotécnica e estrutural. O engenheiro responsável deve seguir as etapas listadas abaixo:

Etapa 1: Auditoria do Ensaio e Calibração dos Equipamentos

Verifique o certificado de calibração do conjunto macaco-manômetro/célula de carga (que deve estar dentro do prazo de validade de 12 meses) e inspecione as leituras dos relógios comparadores (defletômetros) ou sensores LVDT. Certifique-se de que a viga de referência não sofreu movimentação decorrente da movimentação das ancoragens ou reação.

Etapa 2: Avaliação da Integridade Estrutural (PIT)

Execute o Ensaio de Integridade de Baixo Impacto (PIT - Pile Integrity Test) na estaca testada e nas estacas adjacentes. O PIT auxilia na verificação do comprimento executado, detecção de estrangulamentos do fuste (necking), inclusões de solo ou trincas estruturais decorrentes de esforço de cravação ou concreto segregado.

Etapa 3: Execução de Sondagens Complementares

Realize uma sondagem de simples reconhecimento com SPT ou ensaio de piezocone (CPTu) o mais próximo possível da estaca ensaiada. O objetivo é confirmar se as cotas de assentamento da ponta da estaca atingiram a camada de solo resistente prevista pelo projetista.

Etapa 4: Aplicação de Ensaio Dinâmico (PDA)

O Ensaio de Carregamento Dinâmico (PDA, regido pela NBR 13208) pode ser aplicado no mesmo elemento ou em elementos representativos do mesmo grupo. O PDA fornece a distribuição do atrito lateral e da resistência de ponta por meio do método CAPWAP, identificando com precisão onde o solo falhou em mobilizar a resistência prevista.

Critérios da NBR 6122:2022 e tomada de decisão de engenharia

A norma NBR 6122:2022 (Projeto e Execução de Fundações) estabelece os procedimentos para interpretação dos resultados de PCE e determinação da carga admissível ou do fator de segurança global/parcial do elemento.

Quando a prova de carga não atinge a carga de ensaio estipulada (duas vezes a carga de projeto), o projetista deve recalcular a capacidade de carga real extrapolando a curva carga-recalque por métodos consagrados (como Van der Veen, Chin ou Mazurkiewicz), desde que a curva tenha mobilizado deslocamentos suficientes para garantir a segurança da extrapolação.

Opções de Solução de Engenharia

1. Redefinição da Carga Admissível do Elemento: Caso o ensaio demonstre que a estaca suporta uma carga menor do que a projetada com o fator de segurança exigido pela NBR 6122, a carga admissível do elemento pode ser rebaixada. Isso exige o redimensionamento do bloco de coroamento e, eventualmente, a inclusão de estacas adicionais.

2. Execução de Estacas de Reforço: Se a estaca for considerada reprovada e não puder absorver parcela significativa da carga, insere-se novas estacas (por exemplo, estacas raiz ou microestacas) no projeto da fundação para absorver os esforços remanescentes.

3. Injeções de Consolidação (Post-grouting): Em estacas escavadas ou tubulões cuja deficiência seja exclusivamente na resistência de ponta, a aplicação de injeção de calda de cimento sob alta pressão na base pode restabelecer a capacidade geotécnica pretendida.

4. Aumento do Comprimento em Estacas Futuras: Se o diagnóstico apontar divergência do perfil geotécnico geral da obra, a cota de assentamento de todas as estacas vincendas do setor deve ser aprofundada com base nas novas sondagens.

Conclusão

Quando o ensaio de Prova de Carga Estática (PCE) indica que a estaca não atingiu a carga esperada, não devemos encarar o evento como um cenário preocupante, mas como uma oportunidade de calibragem do projeto e do modelo geotécnico da obra. A investigação técnica estruturada evita retrabalhos desnecessários e assegura que as soluções adotadas garantam a estabilidade e a segurança da edificação segundo as exigências da NBR 6122:2022.
