A caracterização do comportamento carga versus deslocamento de elementos de fundação profunda é uma etapa indispensável para a validação de hipóteses de projeto geotécnico. Entre os métodos diretos de investigação, a prova de carga estática se consolidou como o ensaio mais conclusivo para a determinação do comportamento mecânico e da capacidade de carga do elemento estrutural enterrado. No entanto, a aplicação de cargas elevadas sobre uma estaca de teste exige um sistema de reação estruturalmente seguro, dimensionalmente compatível com o canteiro de obras e economicamente viável.
Tradicionalmente, a realização de uma prova de carga axial de compressão depende de grandes caixas de peso morto ou de estacas de reação tracionadas, como estacas escavadas ou perfis metálicos injetados. Em canteiros urbanos densamente ocupados, áreas industriais em operação ou terrenos com limitações logísticas severas, a montagem dessas estruturas convencionais pode ser complexa e onerosa. Nesse cenário, a prova de carga estática com reações helicoidais surge como uma solução de engenharia altamente eficiente, alinhando rapidez executiva, alta capacidade de ancoragem à tração e sustentabilidade ambiental.
O desafio dos sistemas de reação em provas de carga
O ensaio de prova de carga estática de compressão requer que o atuador hidráulico, posicionado sobre o topo da estaca ensaiada, empurre a fundação para baixo enquanto reage contra uma estrutura resistente suspensa. Para que o carregamento atinja a intensidade prevista em norma, o sistema de reação deve ser capaz de suportar com folga a carga máxima do ensaio, sem apresentar deformações excessivas ou colapso geotécnico por tração.
O uso de caixas de carga preenchidas com blocos de concreto, lingotes de aço ou sacos de brita impõe desafios logísticos severos. Exige transporte pesado constante, guindastes de grande porte, áreas planas e estáveis para apoio dos pés da grade e tempo prolongado de montagem e desmontagem. Além disso, a presença de uma sobrecarga de dezenas ou centenas de toneladas muito próxima à estaca de ensaio pode alterar o estado de tensões no solo superficial, interferindo potencialmente nas medições de recalque.
Por outro lado, o emprego de estacas convencionais de concreto moldadas in loco como elementos de reação a tração demanda tempo de cura do concreto, o que posterga a execução do ensaio. Além disso, tais estacas permanecem definitivamente no solo após o ensaio, gerando interferências subterrâneas para intervenções futuras no canteiro. A ancoragem helicoidal resolve grande parte dessas restrições operacionais ao dispensar materiais cimentícios e viabilizar a reutilização dos elementos.

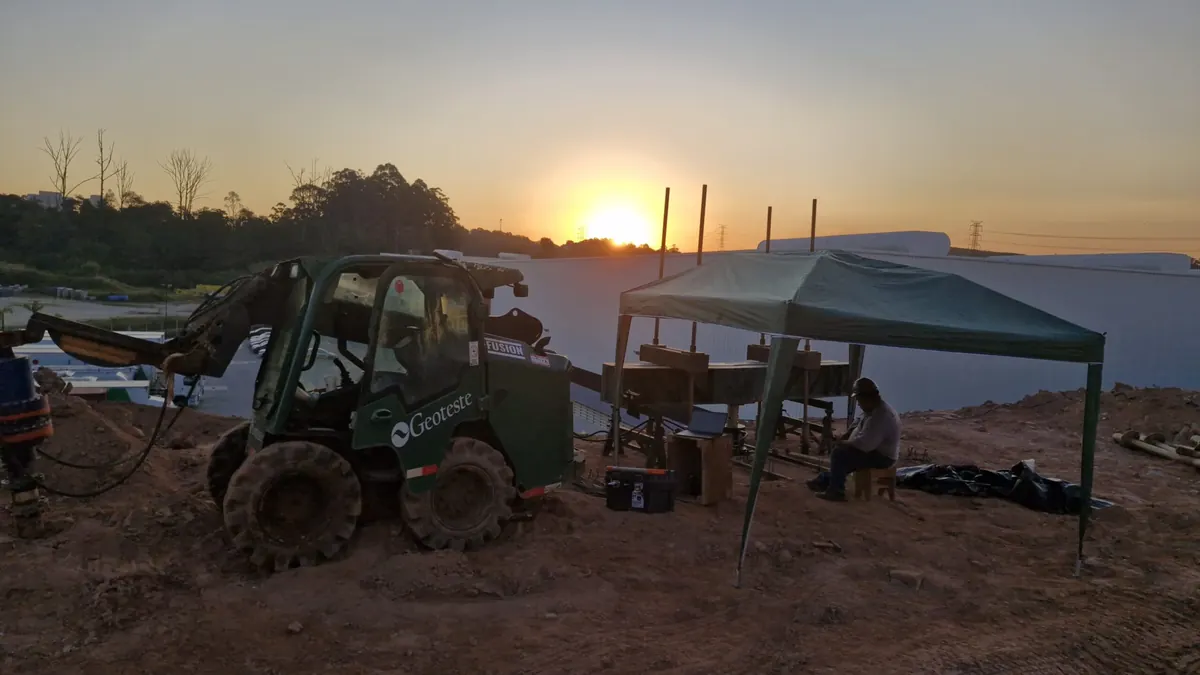

Princípios da prova de carga estática com reações helicoidais
As estacas helicoidais são constituídas por um fuste central de aço, tubular ou maciço, ao qual são soldadas chapas helicoidais com geometria e passo cuidadosamente calculados. O elemento é instalado no terreno por meio de torque contínuo aplicado por motores hidráulicos acoplados a escavadeiras ou perfuratrizes dedicadas, avançando no solo de forma similar a um parafuso.
Quando submetidas à tração durante o ensaio de compressão da estaca de teste, as estacas helicoidais mobilizam a resistência ao cisalhamento do maciço terroso por meio de suas hélices metálicas. Dependendo do espaçamento relativo entre as hélices ao longo do fuste, o mecanismo de ruptura pode ocorrer pela ação individual de cada placa ou pela formação de um cilindro contínuo de cisalhamento do solo entre as placas extremas.
Entre as características mais vantajosas das reações helicoidais está a correlação direta entre o torque de instalação registrado no cabeçote de perfuração e a capacidade de carga à tração mobilizável pelo elemento. Essa particularidade permite ao engenheiro geotécnico verificar, em tempo real durante a perfuração, se a profundidade atingida e o torque final alcançado são suficientes para absorver a carga de ensaio requerida pelo projeto, conferindo elevada previsibilidade de desempenho ao arranjo estrutural.
Requisitos normativos e distâncias mínimas de interferência
A realização de ensaios de prova de carga estática em fundações profundas no Brasil é regulamentada pela ABNT NBR 16903:2020 (Solo: Prova de carga estática em fundação profunda), documento que substituiu a antiga NBR 12131. As diretrizes gerais para concepção, critérios de projeto e número mínimo de ensaios em obras de fundação são determinadas pela ABNT NBR 6122:2022 (Projeto e execução de fundações). Internacionalmente, o método encontra respaldo em referências consolidadas como a ASTM D1143/D1143M para compressão e ASTM D3689/D3689M para elementos sob tração axial.
Um dos aspectos mais críticos no planejamento da prova de carga estática com reações helicoidais é o controle das interferências geométricas e geotécnicas. A ABNT NBR 16903:2020 estabelece requisitos rigorosos de afastamento entre a estaca de teste e os pontos de ancoragem da reação. O objetivo é assegurar que o bulbo de tensões de tração desenvolvido pelas hélices não interfira no fuste ou na ponta da estaca que está sendo comprimida.
De acordo com os preceitos normativos, a distância livre entre a face da estaca de teste e a face de qualquer elemento de reação deve ser estabelecida com base nas seguintes diretrizes técnicas:
- A distância de centro a centro entre a estaca ensaiada e os pontos de ancoragem helicoidais deve ser de no mínimo três vezes o diâmetro da estaca de maior dimensão, respeitando uma distância livre absoluta mínima recomendada de dois metros.
- A profundidade de ancoragem das hélices deve ser planejada para evitar que os planos de ruptura por arrancamento interceptem a porção inferior de transferência de carga do fuste da estaca de ensaio.
- Os apoios das vigas de referência que sustentam os relógios comparadores ou transdutores de deslocamento não devem sofrer influência das deformações provocadas pelas estacas de reação, devendo ser posicionados a uma distância mínima de três diâmetros do elemento ensaiado ou das reações.
Montagem do arranjo estrutural e instrumentação de medição
A montagem mecânica do sistema de reação helicoidal exige precisão e rigor estrutural. O conjunto de ancoragens é conectado por vigas de aço laminadas ou soldadas, dimensionadas para resistir aos momentos fletores, esforços cortantes e tensões de contato gerados durante a aplicação da carga máxima estipulada.

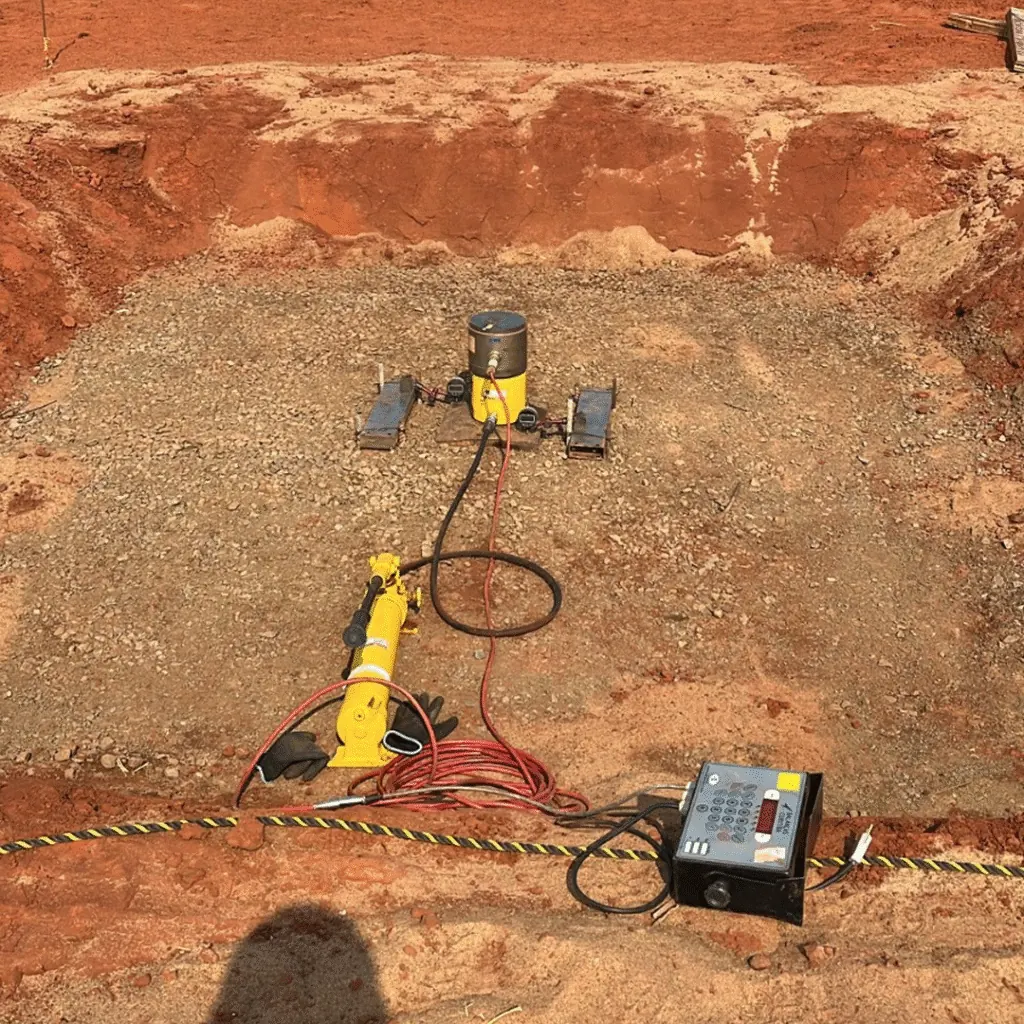

O atuador hidráulico é centralizado sobre a placa de apoio no topo da estaca de ensaio. Entre o atuador e a viga principal de reação, é posicionada uma célula de carga devidamente aferida em laboratório acreditado, operando em conjunto com um manômetro digital ou analógico de controle. A carga é aplicada em estágios pré-definidos pelo plano de ensaio, podendo seguir o procedimento de carregamento lento ou rápido conforme as especificações normativas da ABNT NBR 16903:2020.
A medição dos deslocamentos verticais no topo da estaca é executada utilizando pelo menos quatro transdutores de deslocamento linear indutivos (LVDT) ou relógios comparadores com resolução mínima de centésimos de milímetro, dispostos diametralmente opostos em ângulo de noventa graus. Esses instrumentos são fixados em vigas de referência estruturalmente isoladas da estaca de teste, da viga de reação e do tráfego do canteiro, assegurando medições isentas de influências externas.
A estaca instrumentada e o detalhamento do comportamento geotécnico
Em projetos de maior porte ou em obras com fundações sujeitas a solicitações complexas, a prova de carga estática com reações helicoidais é frequentemente executada em conjunto com uma estaca instrumentada ao longo do fuste. A combinação dessas duas tecnologias eleva o nível de entendimento do desempenho da fundação.
Enquanto o ensaio tradicional mede exclusivamente a curva de carga e recalque no topo da estaca, a estaca instrumentada permite quantificar a transferência de carga em profundidade. Por meio de sensores devidamente calibrados fixados na armadura ou embutidos no concreto, como extensômetros elétricos de resistência (strain gages), células de tensão ou barras extensométricas mecânicas (telltales), é possível isolar duas variáveis fundamentais:
- A distribuição real do atrito lateral ao longo das diferentes camadas estratigráficas atravessadas pelo fuste.
- A parcela de carga efetivamente transmitida à ponta da estaca e a rigidez do solo de apoio subjacente.
O monitoramento de uma estaca instrumentada submetida à reação helicoidal oferece dados de alta fidelidade para retroanálise de parâmetros de resistência e deformabilidade do maciço terroso. Com essas informações em mãos, o projetista pode otimizar o comprimento das estacas de produção da obra, reduzindo custos executivos com total respaldo experimental e conformidade com as diretrizes de desempenho da ABNT NBR 6122:2022.
Vantagens operacionais do sistema helicoidal de ancoragem
A utilização de elementos helicoidais para prover reação em provas de carga oferece benefícios operacionais diretos para construtoras e gerenciadoras de obras:
- Imediatismo do ensaio: como as estacas helicoidais trabalham puramente por engaste mecânico e cisalhamento do solo em contato com as lâminas de aço, não há necessidade de aguardar tempos de cura de nata de cimento ou concreto. Uma vez cravadas, as reações estão prontas para serem submetidas a esforço de tração.
- Ocupação reduzida do canteiro: o arranjo exige uma área de interferência mínima quando comparado à ampla base necessária para empilhar centenas de toneladas de blocos em caixas de carga convencionais.
- Remoção total e sustentabilidade: concluído o ensaio, as estacas helicoidais podem ser desrosqueadas e retiradas integralmente do subsolo com o mesmo equipamento utilizado na cravação, não deixando passivos estruturais enterrados no lote e permitindo a reutilização dos módulos metálicos em novos ensaios.
- Monitoramento contínuo: a medição contínua do torque durante a inserção atua como um controle de qualidade preliminar da capacidade de arrancamento de cada elemento de ancoragem.
Limitações geotécnicas e boas práticas de execução
Apesar de sua notável versatilidade, o emprego de reações helicoidais requer criteriosa análise prévia do perfil geotécnico decorrente de sondagens de simples reconhecimento (SPT) ou ensaios de cone (CPT). A presença de matacões, horizontes espessos de pedregulhos compactos, fragmentos de concreto de demolição ou rochas pouco fraturadas em baixa profundidade pode impossibilitar a penetração das hélices metálicas sem danos estruturais ao fuste.
Além disso, durante a realização do ensaio, é mandatório realizar o monitoramento dos deslocamentos verticais de topo das próprias estacas de reação helicoidais. Esse cuidado assegura que os elementos de ancoragem não ultrapassem os limites de deformabilidade elástica do aço ou atinjam a ruptura geotécnica por arrancamento, preservando a horizontalidade das vigas de reação e evitando excentricidades indesejadas de carregamento sobre o pistão hidráulico.
Execução especializada de provas de carga com a Geoteste
A Geoteste oferece soluções completas e personalizadas para a realização de ensaios de prova de carga estática com reações helicoidais, atendendo rigorosamente às diretrizes técnicas da ABNT NBR 16903:2020 e da ABNT NBR 6122:2022. Nossa atuação contempla desde a análise geotécnica preliminar para o dimensionamento do arranjo de reação até o fornecimento de vigas de transição estrutural, atuadores calibrados, sistemas de aquisição de dados automatizados e instrumentação avançada em estaca instrumentada.
Com corpo técnico experiente e equipamentos modernos, a Geoteste atua em todas as fases do controle de qualidade de fundações profundas, garantindo ensaios seguros, rápidos e confiáveis para o embasamento de decisões de projeto e otimização construtiva. Entre em contato com a equipe de engenharia da Geoteste para estruturar a solução ideal para os ensaios de carga de sua obra.
