Fundamentos do ensaio bidirecional com célula expansiva
A prova de carga estática bidirecional baseia-se na instalação de uma ou mais células hidrostáticas expansivas no interior do elemento de fundação profunda antes da concretagem. Diferente do ensaio convencional de topo, que exige sistemas pesados de reação superficial ancorados por tirantes ou estacas de tração, o método bidirecional utiliza o próprio elemento estrutural e o maciço circundante como reação mútua.
A aplicação de pressão na célula gera forças de igual magnitude em sentidos opostos. A metade superior da estaca é empurrada para cima, enquanto a metade inferior é pressionada para baixo. No Brasil, o procedimento para provas de carga estáticas em fundações profundas é regido pela ABNT NBR 16903:2020, enquanto as diretrizes gerais de projeto e controle de desempenho constam na ABNT NBR 6122:2022. No âmbito internacional, a norma ASTM D8169/D8169M-26 detalha os procedimentos executivos e requisitos de instrumentação específicos para elementos de fundação profunda sob carregamento estático axial bidirecional.
Separação física entre resposta superior e inferior
A principal distinção mecânica do ensaio bidirecional em relação ao carregamento estático convencional de topo reside na separação das componentes de resistência. Em uma prova de carga de topo sem instrumentação ao longo do fuste, a curva obtida representa apenas o comportamento global do conjunto solo e estaca, misturando a deformação elástica do material, o atrito lateral ao longo de todo o comprimento e a resistência de ponta.
No ensaio bidirecional, a célula cria um plano de descontinuidade programado. Isso permite medir de forma independente o deslocamento do segmento localizado acima do dispositivo e o deslocamento do segmento posicionado abaixo dele. Essa configuração transforma o elemento em dois ensaios simultâneos ocorrendo em direções contrárias.
Grandezas medidas diretamente durante o ensaio
Para que a separação entre as respostas seja tecnicamente válida, a instrumentação deve isolar as grandezas fundamentais do ensaio:
- Pressão hidráulica aplicada no circuito das células expansivas, convertida em força axial com base na calibração prévia dos atuadores em laboratório.
- Deslocamento ascendente do topo da célula, medido por meio de hastes internas de referência, conhecidas tecnicamente como tell-tales, ancoradas imediatamente acima do dispositivo.
- Deslocamento descendente da base da célula, medido por hastes de referência que cruzam o interior da célula e ancoram logo abaixo de sua placa inferior.

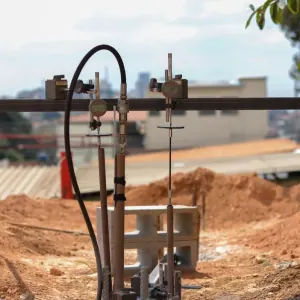

- Deslocamento do topo da estaca na superfície do terreno, monitorado com transdutores eletrônicos ou defletômetros apoiados em vigas de referência independentes.
- Abertura real do curso da célula expansiva, que corresponde à soma matemática dos deslocamentos ascendente e descendente medidos nas placas do dispositivo.
Mobilização do atrito lateral no segmento superior
O segmento superior, ao ser empurrado para cima pela expansão da célula, mobiliza a resistência lateral da interface entre o concreto e o solo no sentido ascendente. Para pequenos níveis de deslocamento, geralmente entre 2 e 5 milímetros, observa-se a rápida mobilização do atrito lateral nesse trecho, dependendo do tipo de solo e da rugosidade da parede da estaca.
A interpretação geotécnica exige atenção à direção do cisalhamento. No carregamento convencional de topo, a estaca desce e transfere atrito de cima para baixo. No ensaio bidirecional, o fuste superior é tracionado para cima. Em solos coesivos ou materiais granulares convencionais, pesquisas experimentais indicam que o atrito lateral ascendente e o descendente apresentam magnitudes próximas, desde que corrigido o peso próprio do segmento superior da estaca, que atua a favor da resistência durante o movimento de subida.
Comportamento do segmento inferior e resistência de ponta
A resposta obtida no segmento inferior depende diretamente da cota de instalação da célula expansiva:
Célula posicionada na ponta da estaca
Quando a célula é instalada na base do fuste, apoiada diretamente sobre o fundo da escavação, o componente que reage contra o curso inferior é exclusivamente a resistência de ponta. Nessa configuração, o movimento descendente registrado pela instrumentação representa de forma pura a curva de tensão versus deslocamento da ponta da fundação. Isso viabiliza avaliar a rigidez do solo sob a base e verificar a ocorrência de amolecimento ou acúmulo de sedimentos decorrentes do processo de escavação.
Célula posicionada em cota intermediária
Caso a célula seja instalada a uma determinada altura acima da base, com o objetivo de equilibrar as cargas esperadas de atrito superior e resistência inferior, o segmento inferior mobiliza simultaneamente o atrito lateral do fuste remanescente e a resistência de ponta. Para separar essas duas parcelas no trecho inferior, torna-se indispensável instalar instrumentação complementar, como níveis de extensômetros elétricos de deformação (strain gauges), ao longo do fuste inferior e imediatamente acima da ponta da estaca.
Evidências em estacas hélice contínua no Brasil
O uso de células expansivas em estacas hélice contínua ganhou destaque no meio geotécnico brasileiro por meio de pesquisas acadêmicas e trabalhos apresentados no Seminário de Engenharia de Fundações Especiais e Geotecnia (SEFE). A estaca hélice contínua apresenta desafios operacionais para o ensaio bidirecional, pois o conjunto da célula precisa ser introduzido na estaca após a injeção do concreto, acoplado à armadura.
Estudos publicados nos anais do SEFE demonstraram que a prova de carga bidirecional em hélice contínua permite constatar particularidades do comportamento dos solos tropicais brasileiros:
- Rápida plastificação do atrito lateral: perfis de solo arenoso e argiloso colapsível frequentemente mobilizam a totalidade do atrito lateral unitário com deslocamentos milimétricos, confirmando a alta rigidez inicial do contato fuste e terreno.
- Mobilização lenta da ponta: a resistência de ponta em estacas escavadas e hélice contínua demanda deslocamentos significativamente maiores, frequentemente da ordem de 10% a 15% do diâmetro da estaca, para atingir valores próximos à ruptura geotécnica.
- Efeito da limpeza de fundo: registros de provas bidirecionais em hélice revelaram que a presença de resíduos de escavação ou alívio de tensões no fundo do furo pode gerar trechos iniciais de recalque com baixa rigidez na base antes do engastamento definitivo da ponta.
Comparação entre métodos de prova de carga estática
Para ilustrar as diferenças práticas e operacionais na identificação das parcelas de resistência, o quadro a seguir resume os contrastes entre o ensaio tradicional e o método bidirecional.

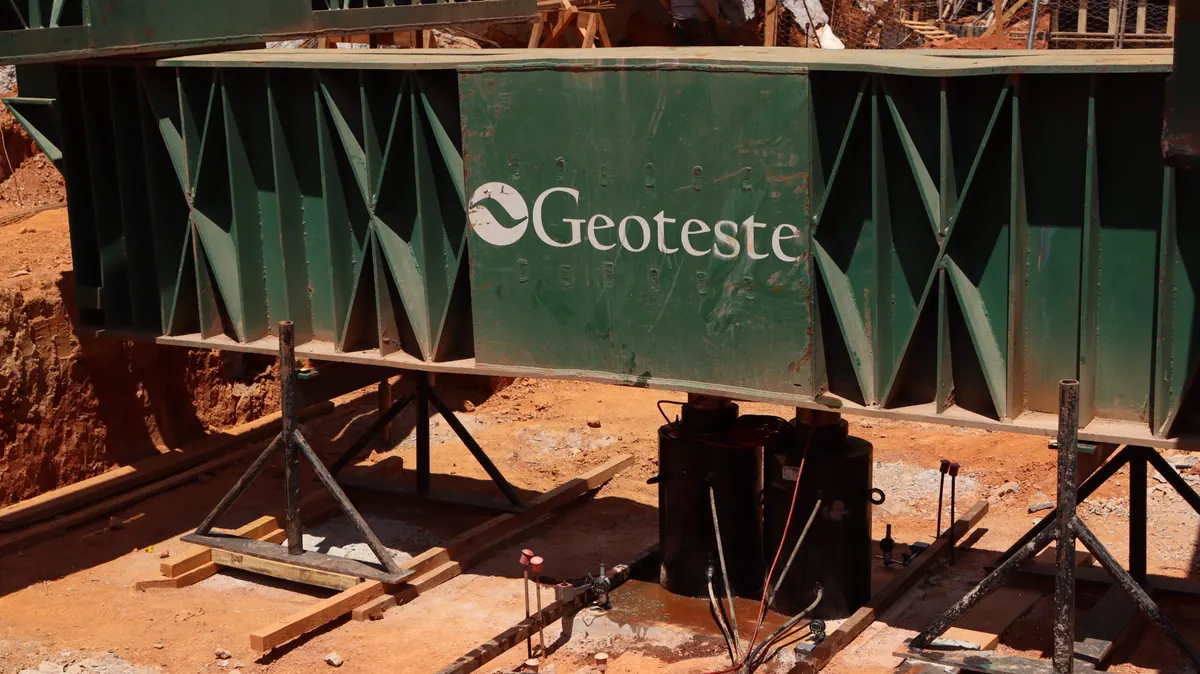

| Parâmetro de comparação | Prova de carga estática convencional (NBR 16903) | Prova de carga bidirecional (ASTM D8169 / NBR 16903) |
|---|---|---|
| Sistema de reação externo | Exige vigas metálicas de grande porte e estacas de tração ou caixas de cargueamento. | Inexistente na superfície. A reação é interna entre os trechos da própria estaca. |
| Medição de atrito e ponta | Global na superfície. Exige extensa instrumentação interna para individualizar parcelas. | Individualiza fisicamente o segmento superior e o segmento inferior pela abertura da célula. |
| Limitação de carga máxima | Limitada pela capacidade de projeto do sistema de vigas e ancoragens de reação. | Limitada pela resistência do trecho de menor capacidade (fuste superior ou inferior). |
| Interferência no canteiro | Ocupa ampla área superficial durante a montagem e aplicação das etapas de carga. | Área de superfície livre, permitindo operações simultâneas na obra ao redor do ensaio. |
| Construção da curva de topo | Obtida de forma direta pela leitura dos instrumentos de recalque no topo do elemento. | Requer método de síntese analítica para compor a curva carga versus recalque equivalente de topo. |
Construção da curva carga versus recalque equivalente
Como o ensaio bidirecional aplica forças em sentidos contrários no interior do fuste, ele não gera diretamente a curva carga versus recalque que seria obtida caso a estaca recebesse carregamento descendente em sua cabeça. Para fornecer ao projetista de fundações a resposta aplicável aos modelos de cálculo da ABNT NBR 6122:2022, adota-se um procedimento de conversão.
O método analítico, baseado originalmente nas formulações propostas por Schmertmann, reconstrói a resposta equivalente de topo seguindo etapas sistemáticas:
- Subtração do peso próprio da estaca do valor da força ascendente medida no segmento superior e soma do peso próprio correspondente ao segmento inferior.
- Determinação do deslocamento elástico do fuste sob compressão, uma vez que, no carregamento real de topo, o trecho superior estará comprimido e não tracionado.
- Compatibilização dos deslocamentos: seleciona-se um valor de recalque de topo e calcula-se a carga correspondente mobilizada simultaneamente pelo atrito lateral e pela ponta para esse mesmo nível de deformação.
- Soma das parcelas resistentes compatibilizadas para traçar ponto a ponto a curva carga versus recalque equivalente convencional.
O procedimento analítico pressupõe que o atrito lateral em direção descendente é similar ao atrito medido no movimento ascendente, hipótese considerada válida para a grande maioria das formações sedimentares e residuais, guardadas as correções de confinamento e efeito de ponta em camadas muito próximas da base.
Como a Geoteste atua em ensaios bidirecionais de alta precisão
A correta interpretação do atrito lateral e da resistência de ponta em ensaios bidirecionais requer rigor absoluto desde a fase de projeto do ensaio. A Geoteste atua em todas as etapas desse processo, realizando o dimensionamento da cota ideal para instalação das células expansivas em função do perfil estratigráfico do terreno, montagem das linhas hidráulicas e calibração de instrumentos conforme as normas ABNT NBR 16903:2020 e ASTM D8169/D8169M-26.
Com sistemas automatizados de aquisição de dados e sensores de deslocamento de alta resolução acoplados a tell-tales e extensômetros de fuste, a equipe de engenharia da Geoteste assegura relatórios com curvas carga versus deslocamento de alta fidelidade, além da modelagem da curva equivalente de topo para validação das premissas da ABNT NBR 6122:2022. Entre em contato com nossos especialistas para planejar os ensaios de desempenho das fundações de sua obra.
