Como interpretar um ensaio PIT: reflexão de onda, impedância e identificação de anomalias em estacas

O que o ensaio PIT mede, e o que ele não mede

O PIT, sigla de Pile Integrity Test, é o ensaio de integridade de baixa deformação aplicado a estacas e outros elementos de fundação profunda. A tradução correta do termo é ensaio de integridade de estacas: o "pile" do nome original significa estaca, e não pilha. Esse detalhe de vocabulário importa, porque a leitura do ensaio depende de entender exatamente o que está sendo medido.

O ensaio avalia a continuidade física do fuste. Ele indica se há variação relevante de seção, descontinuidade de concretagem, inclusão de solo, trinca transversal ou mudança abrupta de material ao longo do comprimento. O PIT não mede capacidade de carga, não mede recalque e não substitui prova de carga. Para capacidade de carga existem o ensaio dinâmico PDA e a prova de carga estática, regida pela ABNT NBR 16903:2020.

No Brasil, a exigência de ensaios de integridade vem da ABNT NBR 6122:2019, com a Emenda 1:2022, que trata do projeto e da execução de fundações e define em que situações o controle de integridade deve ser feito, com destaque para estacas escavadas executadas sob fluido estabilizante.

A física do ensaio: propagação e reflexão de onda

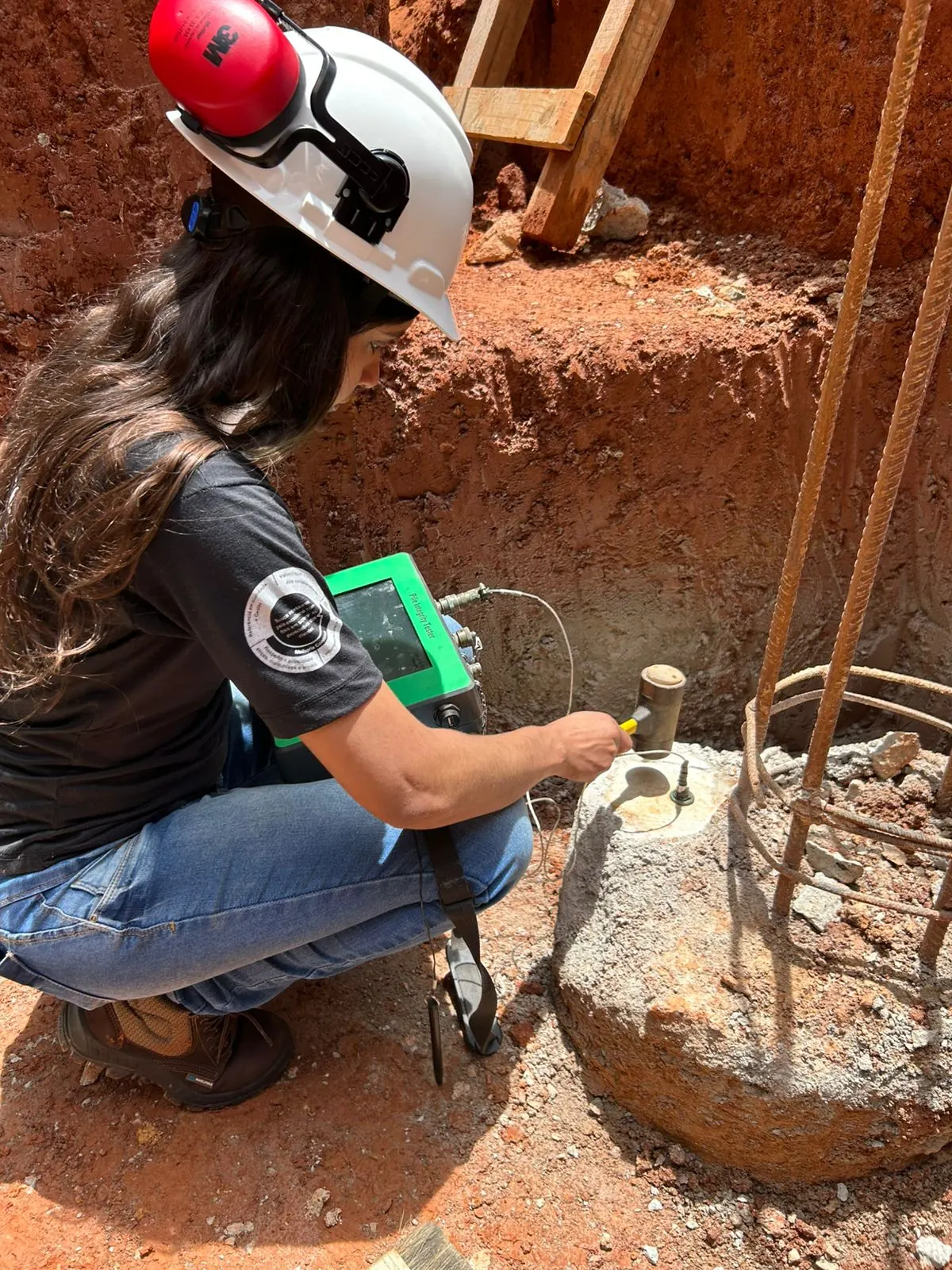

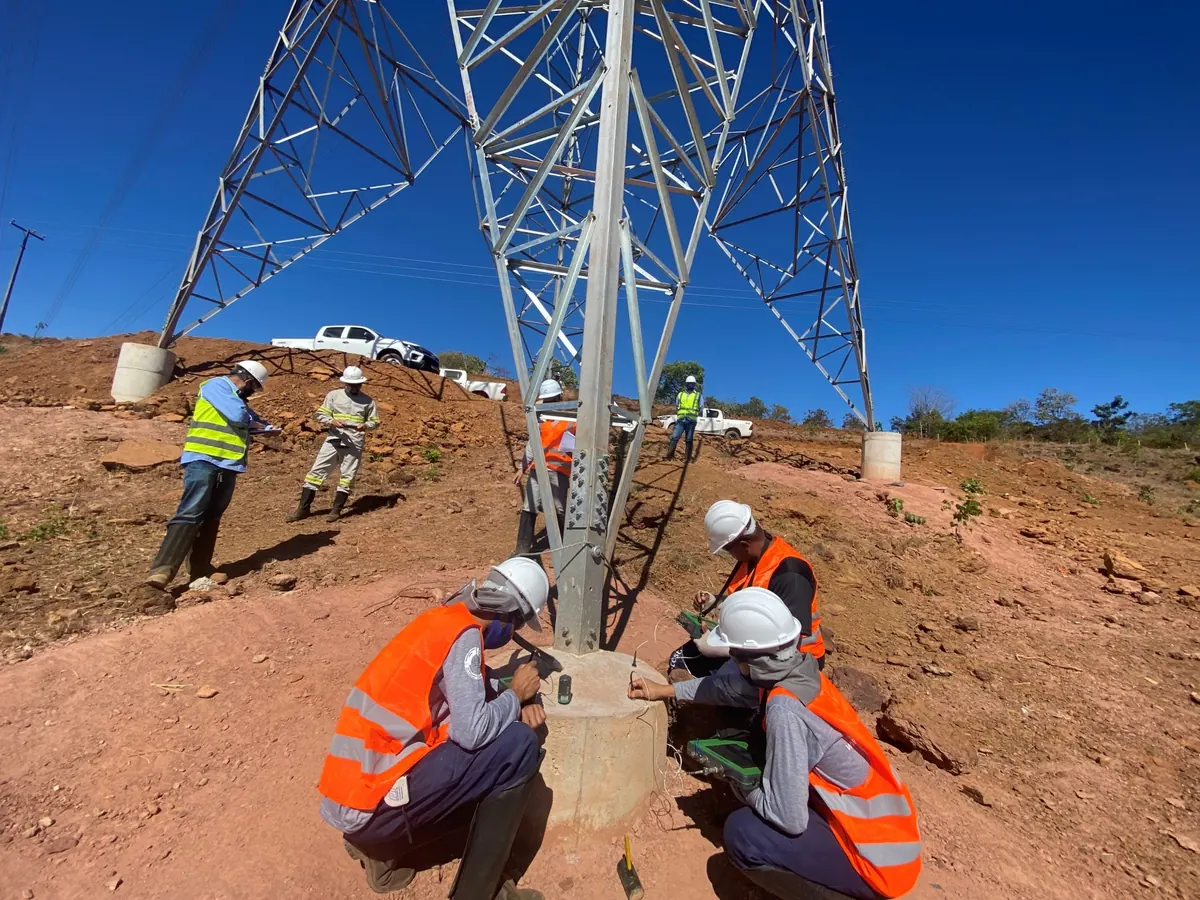

O ensaio é baseado na teoria da propagação de ondas de tensão unidimensionais. Um golpe de baixa energia, aplicado no topo da estaca com um martelo de mão instrumentado, gera uma onda de compressão que desce pelo fuste. Um acelerômetro fixado no topo registra a resposta em velocidade ao longo do tempo.

A velocidade de propagação da onda no material é dada por:

c = raiz quadrada de (E dividido por ρ)

onde E é o módulo de elasticidade do material e ρ é a massa específica (densidade) do concreto. Para concretos usuais de fundação, após cura adequada, a velocidade fica tipicamente entre 3.000 m/s e 4.000 m/s.

A formulação correta da impedância

A impedância mecânica da seção é o parâmetro que governa a reflexão da onda. Ela é definida como:

Z = (E · A) dividido por c, equivalente a Z = ρ · c · A

onde A é a área da seção transversal, E o módulo de elasticidade, ρ a massa específica e c a velocidade de propagação. Ou seja, a impedância é proporcional à área da seção e às propriedades do material. Ela não é obtida dividindo o produto dessas grandezas pela densidade, formulação que circula com frequência em textos técnicos e está incorreta.

Sempre que a onda encontra uma variação de impedância, parte da energia é refletida de volta ao topo e parte segue viajando. É essa parcela refletida que o acelerômetro registra e que o engenheiro interpreta.

Como ler o sinal da reflexão

A regra prática decorre diretamente da física do problema:

• Redução de impedância, como estrangulamento do fuste, falha de concretagem ou inclusão de solo: gera reflexão que aumenta a velocidade da partícula no topo, ou seja, um pico com a mesma polaridade do impacto inicial.
• Aumento de impedância, como alargamento de seção, bulbo de concreto ou engastamento em rocha: gera reflexão com polaridade invertida em relação ao impacto.
• Ponta livre da estaca: é a maior redução possível de impedância, porque a seção termina. Produz, portanto, uma reflexão forte e de mesma polaridade do impacto, no tempo correspondente ao comprimento do elemento.

Como calcular a profundidade do evento

A profundidade de qualquer reflexão sai de uma relação simples, porque a onda percorre o caminho de ida e volta:

L = (c · t) dividido por 2

Com a velocidade de propagação adotada para o concreto e o tempo entre o impacto e a reflexão, obtém-se a profundidade do evento. Conhecendo o comprimento projetado da estaca, o engenheiro calcula o tempo esperado para a reflexão de ponta e usa esse marco como referência de leitura de todo o registro. Uma reflexão que aparece bem antes desse tempo merece investigação.

Um cuidado essencial: a velocidade de onda adotada muda diretamente a profundidade calculada. Concreto jovem, traço diferente ou cura incompleta reduzem a velocidade e distorcem a escala de profundidade. Foi exatamente essa sensibilidade que motivou a pesquisa experimental da Geoteste sobre velocidade de onda, armadura e resistência do concreto.

Padrões típicos no registro do PIT

Padrão observado no registro	Comportamento da onda	Hipótese física a investigar
Reflexão intermediária com mesma polaridade do impacto	Redução local de impedância	Estrangulamento, falha de concretagem, inclusão de solo ou trinca transversal
Reflexão intermediária com polaridade invertida	Aumento local de impedância	Alargamento de seção, sobreconsumo de concreto, matacão ou trecho engastado
Reflexão de ponta clara, no tempo esperado	Onda percorre o fuste íntegro e retorna	Continuidade compatível com o comprimento projetado
Reflexão de ponta ausente	Energia dissipada antes do retorno	Atrito lateral elevado, estaca muito longa ou esbelta, ou descontinuidade severa a montante
Reflexão de ponta antes do tempo esperado	Caminho de onda menor que o projetado	Comprimento executado inferior ao previsto ou secionamento do fuste
Decaimento suave e regular do sinal	Atenuação progressiva por atrito lateral	Comportamento típico de estaca contínua em solo resistente

Limitações que precisam estar no relatório

Ler o gráfico do PIT com honestidade técnica significa reconhecer o alcance do método:

• A relação entre comprimento e diâmetro limita o ensaio. Em estacas muito longas ou esbeltas, a energia do golpe pode não retornar da ponta, e a ausência de reflexão de ponta deixa de ser conclusiva.
• Reduções graduais de seção, distribuídas ao longo de vários metros, produzem sinais discretos e podem passar despercebidas.
• Um estrangulamento seguido de alargamento gera reflexões sobrepostas e frequentemente torna o trecho inconclusivo.
• O ensaio avalia o fuste, não a base. Limpeza deficiente de fundo raramente aparece de forma inequívoca no registro.
• O preparo do topo é determinante. Concreto deteriorado, superfície irregular ou acoplamento ruim do acelerômetro produzem ruído que se confunde com anomalia.

Anomalia no gráfico não é sinônimo de defeito

Este é o ponto que separa a boa prática da má prática. O PIT registra variações de impedância, e nem toda variação de impedância é um defeito. Mudanças de seção previstas em projeto, emendas, trechos com camisa metálica, variação de rigidez do solo circundante e diferenças de idade do concreto produzem reflexões legítimas.

A leitura correta cruza o registro com o projeto executivo, o diário de obra, o volume de concreto consumido, o perfil geotécnico e o processo executivo empregado. Quando a dúvida permanece, a conduta correta é a investigação complementar, com reensaio após preparo adequado do topo, ensaios paralelos como o cross-hole sonic logging em estacas de grande diâmetro que tenham tubos instalados, extração de testemunho ou escavação exploratória no trecho suspeito. O roteiro completo está em anomalia detectada no PIT: o que fazer agora.

Boas práticas de campo que evitam laudo equivocado

• Preparar o topo da estaca: concreto são, superfície plana e limpa, sem armadura interferindo no ponto de leitura.
• Respeitar a idade mínima de cura. Concreto muito jovem tem velocidade de onda menor e gera erro de escala.
• Repetir o ensaio pelo menos três vezes, deslocando o acelerômetro, para separar sinal de ruído aleatório.
• Registrar comprimento projetado, diâmetro, processo executivo e data de concretagem de cada elemento.
• Adotar velocidade de onda coerente com o concreto empregado, documentando o valor utilizado no relatório.

Onde o PIT se encaixa no plano de ensaios

O PIT é a ferramenta de varredura: rápido, de baixo custo por elemento, capaz de cobrir grande amostragem da obra. Ele responde à pergunta sobre como a estaca foi executada. A pergunta sobre quanto a estaca suporta é respondida por outros ensaios. A comparação completa entre os três métodos está em PIT, PDA ou PCE: qual ensaio especificar.

Suporte técnico da Geoteste

A Geoteste executa e interpreta ensaios de integridade em estacas em todo o Brasil, integrando o PIT ao plano de controle tecnológico da obra junto com ensaios dinâmicos, provas de carga estáticas e instrumentação. Conheça o serviço de teste de integridade PIT ou fale com a nossa equipe técnica para estruturar o plano de ensaios do seu empreendimento.

Referências técnicas

• ABNT NBR 6122:2019, com a Emenda 1:2022. Projeto e execução de fundações. Rio de Janeiro: ABNT.
• ABNT NBR 13208:2007. Estacas: ensaio de carregamento dinâmico. Rio de Janeiro: ABNT.
• ABNT NBR 16903:2020. Solo: prova de carga estática em fundação profunda. Rio de Janeiro: ABNT.
• LIANG, L.; RAUSCHE, F. Quality assessment procedure and classifications of cast-in-place shaft using low strain dynamic test. Proceedings of the Deep Foundations Institute 36th Annual Conference on Deep Foundations, Boston, 2011, p. 553-562.
• GEOTESTE. Estudo experimental da influência da armadura e da resistência do concreto na velocidade de propagação da onda em ensaios de integridade. 2024.
